瑞芯微RK3576 Linux SDK｜内核与设备树排障系统化指南（下）各类Rockchip平台可参考

本文基于触觉智能RK3576开发板Purple Pi OH2的linux SDK讲解，承接上篇的设备树排查（对上篇感兴趣的朋友们可点此跳转），我们继续往下讲解。

引脚没反应、电平不对、中断不触发？遇到这类问题，先别怀疑硬件。GPIO 出问题，本质是"这个引脚到底被配成了什么"说不清。pinctrl 把引脚管成三件事：复用（mux）、电气配置（pull/drive）、GPIO/中断。本文先从 pinctrl 的 debugfs 逐级对照讲起，再深入时钟树与 IO-Domain 核查外设"像睡着了一样"的硬件原因，最后讲透 dynamic_debug/ftrace/perf 三件套的正确打开方式。

引脚没反应、电平不对、中断不触发？

GPIO出问题，本质是"这个引脚到底被配成了什么"说不清。pinctrl 把引脚管成三件事：复用(mux)、电气配置(pull/drive)、GPIO/中断。用 debugfs 逐级对照，一查一个准。引脚问题三层定位：

①复用——这个 pin 当前 mux 成哪个功能（GPIO 还是 UART/SPI/...）；

②配置——上下拉/驱动强度/电平对不对；

③GPIO/中断——请求成功没、方向/电平/中断触发正常没。/sys/kernel/debug/pinctrl/ 和 /sys/kernel/debug/gpio 是现场证据。

• pinctrl的"引脚三件套"与dts写法

RK3576 的引脚复用在 rk3576-pinctrl.dtsi 里用 rockchip,pins = 描述，一行 = 一个引脚的三件套。以调试串口 uart2 为例（真实源码）：

uart2 {    /omit-if-no-ref/    uart2m0_xfer: uart2m0-xfer {        rockchip,pins =            /* uart2_rx_m0 */            <1 RK_PC7 9 &pcfg_pull_up>,   /* bank1, PC7, 功能9(uart2), 上拉 */            /* uart2_tx_m0 */            <1 RK_PC6 9 &pcfg_pull_up>;    };    /omit-if-no-ref/    uart2m1_xfer: uart2m1-xfer {        rockchip,pins =            <4 RK_PB4 10 &pcfg_pull_up>,   /* 换一组引脚：bank4, PB4, 功能10 */            <4 RK_PB5 10 &pcfg_pull_up>;    };};

• bank

  GPIO0~4 组；pin：组内引脚（RK_PC7 = C 组 7 号）；

  func：复用功能号（9 = uart2_m0，10 = uart2_m1）；

  pcfg：电气配置（pcfg_pull_up/none/down 等）。
• /omit-if-no-ref/：没被引用就不生成该节点（减小 dtb）。
• 同一外设常有 m0/m1/… 多组复用，只能用一组——改硬件/引脚时要在板级 dts 里 pinctrl-0 = <&uart2m1_xfer> 切换（见 02.03 的继承链）。

• debugfs 逐级对照（现场证据）

控制器名以实际 ls /sys/kernel/debug/pinctrl/ 为准（瑞芯微Rockchip平台通常是pinctrl-rockchip-pinctrl之类）。

• 常见问题对照表

• 实操命令

# 0. 挂 debugfs（一般已挂）mount -t debugfs none /sys/kernel/debug# 1. pinctrl 三张表逐级看ls /sys/kernel/debug/pinctrl/cat /sys/kernel/debug/pinctrl/*/pinmux-pins | grep -E "GPIO1_C7|uart2"cat /sys/kernel/debug/pinctrl/*/pinconf-pins | grep GPIO1_C7cat /sys/kernel/debug/pinctrl/*/pins | grep GPIO1_C7   # 看 owner# 2. GPIO 状态与中断cat /sys/kernel/debug/gpio | grep -A2 "gpiochip" | headcat /proc/interrupts | grep -i gpio

用户态操作GPIO推荐libgpiod工具（gpiodetect/gpioinfo/gpioget/ gpioset），比旧 sysfs /sys/class/gpio 更规范（本内核也开了 CONFIG_GPIO_SYSFS=y兼容旧脚本）。

引脚问题按复用→配置→GPIO/中断三层查：pinmux-pins看mux到哪、pinconf-pins看上下拉、debugfs/gpio看请求与方向。复用冲突、mux错、pcfg 错，在debugfs里都有"最终真相"可对。

外设像睡着了一样？先查时钟和电压域

外设不响应，多数不是外设坏了，而是"没供电时钟"或"IO电压域没配对"。按「时钟树→使能→IO-Domain」的顺序查，/sys/kernel/debug/clk是时钟的真相，io-domain驱动会直接告诉你电压错在哪。

• 外设没反应按两步查：

① 时钟——/sys/kernel/debug/clk/clk_summary 里看它 rate 对不对、enable_cnt/prepare_cnt 有没有（没人开时钟 = 外设休眠）；

② IO-Domain——外设所挂的 IO 电压域（1.8V/3.3V）有没有正确供上，io-domain 驱动会在电压异常时直接打印 Voltage too high。

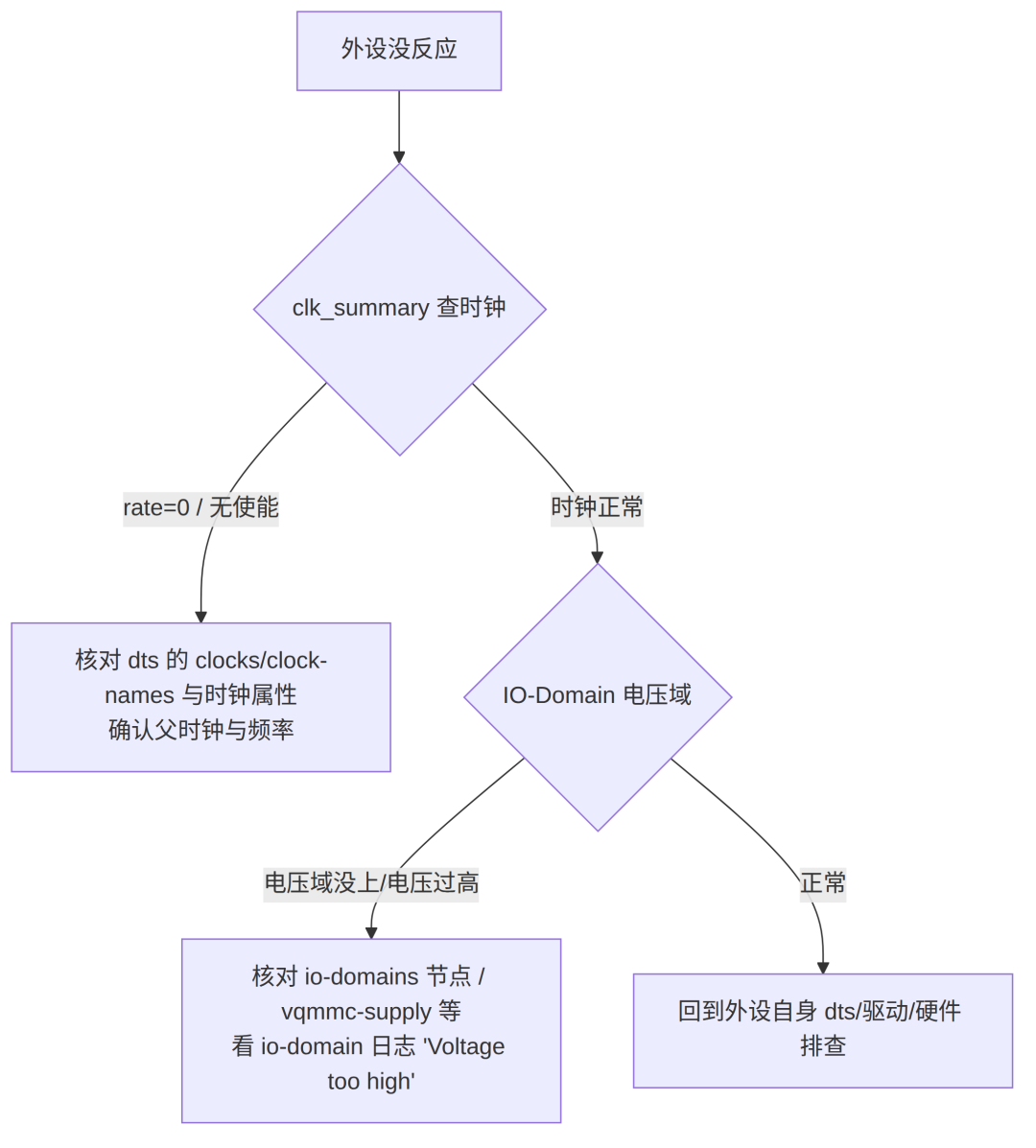

• 检查顺序

• 时钟怎么查

RK3576的时钟控制器（CRU）驱动是 kernel-6.1/drivers/clk/rockchip/clk-rk3576.c。外设节点通过 dts 的 clocks = <&cru SCLK_XXX>, <&cru PCLK_XXX> 引用时钟，驱动里 clk_prepare_enable() 后才真正上电工作。

# 看整棵时钟树（rate / enable_cnt / prepare_cnt）cat /sys/kernel/debug/clk/clk_summary | grep -iE "uart|sai|gmac|sdhci|sdmmc|clk_" | head# 只看某个时钟cat /sys/kernel/debug/clk/clk_summary | grep -E "^.*uart2"# 想手动开/关时钟做验证echo 1 > /sys/kernel/debug/clk//clk_prepare_enable_clk   # 视内核版本

• IO-Domain：电压域配错了外设就没反应

瑞芯微RK SoC 的 GPIO/外设 IO 分多个电压域（1.8V / 3.3V）。

kernel-6.1/drivers/soc/rockchip/io-domain.c 负责：监控每个域的 regulator 电压，当电压变化时写 GRF 让 IO 域切换档位（源码定义 MAX_VOLTAGE_1_8=1980000、MAX_VOLTAGE_3_3=3600000：电压高于 1.98V 即判为3.3V档（is_3v3=1），高于3.6V触发Voltage too high报错）。

• 真实报错：dev_err(..., "Voltage too high: %d\n", uV)、"Couldn't write to GRF\n"——出现这类日志就是电压域问题；
• 外设节点通过 xxx-supply = <&vccio_xxx> 关联电压域（本板 SD 卡就在 ido-som7608.dtsi 里配了 vqmmc-supply = <&vccio_sd_s0>）；
• IO 域没上电或电压档配错 → 引脚电平异常/无响应，但时钟、复用都对——所以要在时钟排查之后看这一步。

• 实操对照

# 1. 时钟cat /sys/kernel/debug/clk/clk_summary | grep <外设时钟名>dmesg | grep -iE "clk|clock" | tail# 2. IO-Domain 报错与 regulatordmesg | grep -iE "io-domain|voltage too high|regulator" | tailcat /sys/kernel/debug/regulator/regulator_summary 2>/dev/null | head -30   # 看各域电压

• 外设没反应先走「时钟 → IO-Domain」两步：

① clk_summary 确认 rate 与使能；

② 看 io-domain 是否报 Voltage too high/regulator 电压异常，核对 xxx-supply。两者都正常才回到外设自身排查。

内核"不爱说话"？dynamic_debug / ftrace / perf 先把开关用对

想给内核上"动态日志、函数跟踪、性能采样"，前提是内核编译时开了对应的调试开关。而本 SDK 的默认内核只开了 perf，dynamic_debug 和 ftrace function 都是关的——很多人第一步就卡在这。

三层内核调试手段——dynamic_debug（运行时按文件/函数开日志）、ftrace（函数调用跟踪）、perf（性能采样）——都需要内核 config 支持。

本 SDK 默认配置（kernel-6.1/.config）实测：只有 CONFIG_PERF_EVENTS=y开；CONFIG_DYNAMIC_DEBUG、CONFIG_FUNCTION_TRACER、CONFIG_KPROBES都是关的。所以第一步不是学命令，而是打开开关、重编内核、烧boot.img。

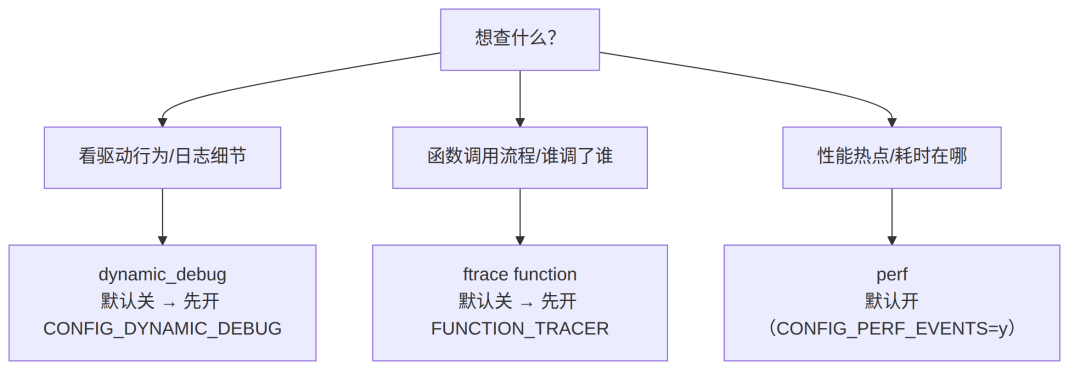

• 三件套怎么选

• 默认开关对照表（实测）

• 怎么开开关

# 1. 改 defconfig（推荐，可入库）vim kernel-6.1/arch/arm64/configs/rockchip_linux_rk3576_defconfig# 加入：# CONFIG_DYNAMIC_DEBUG=y# CONFIG_FUNCTION_TRACER=y# CONFIG_FUNCTION_GRAPH_TRACER=y# CONFIG_KPROBES=y# CONFIG_DEBUG_INFO=y# 2. 重新编译内核并烧录./build.sh kernel        # 或 ./build.sh./rkflash.sh boot        # 重烧 boot.img（见 01.02）

• 开完怎么用（速览）

dynamic_debug：运行时开某个驱动的日志

mount -t debugfs none /sys/kernel/debugecho "file drivers/i2c/busses/i2c-rk3x.c +p" > /sys/kernel/debug/dynamic_debug/control# 关掉：echo "file ... -p" > .../control# 查当前：cat /sys/kernel/debug/dynamic_debug/control | grep i2c-rk3x

ftrace：看函数调用流程

cd /sys/kernel/debug/tracingecho 0 > tracing_onecho function_graph > current_tracerecho 'rk_*' > set_ftrace_filter      # 只跟踪 rk_ 开头的函数echo 1 > tracing_oncat trace | head -50echo nop > current_tracer

perf：默认就能用

perf top                        # 实时热点perf stat -e cycles,instructions sleep 1perf record -g -a -- ./app && perf report    # 采样+调用链

内核调试三件套先用对开关：

本SDK默认只开perf，dynamic_debug/ftrace function/kprobes 需在 rockchip_linux_rk3576_defconfig里补上对应CONFIG再重编内核、烧 boot.img。

开关到位后：日志细节用dynamic_debug、调用流程用ftrace、性能用 perf。

• 官方文档依据

docs/cn/Linux/Profile/Rockchip_User_Guide_Linux_Software_Test_CN.pdf（软件测试与日志）；内核崩溃格式为内核通用行为（内核文档）。

• SDK源码依据

kernel-6.1/Makefile（6.1.99）、kernel-6.1/arch/arm64/configs/rockchip_linux_rk3576_defconfig（KALLSYMS_ALL / PRINTK_CALLER / DEBUG_INFO_DWARF4 / MAGIC_SYSRQ / DEBUG_FS / PANIC_TIMEOUT=5）。
