瑞芯微RK3576 Linux SDK｜内核与设备树排障系统化指南（上）各类Rockchip平台可参考

本文基于触觉智能RK3576开发板Purple Pi OH2的linux SDK讲解，内核出问题，线索从「日志」开始：启动日志、崩溃日志、设备树运行时状态、引脚复用、时钟与IO域，一层层往下。

本文为上篇，聚焦内核排障的完整链路串起来——先读 Panic Call Trace 定位肇事函数，再用启动日志时间戳分段找到耗时大户，最后通过设备树运行时对照法确认配置是否真的生效。下篇将深入pinctrl引脚、时钟与 IO 域，并讲透 dynamic_debug/ftrace/perf 三件套的打开方式。

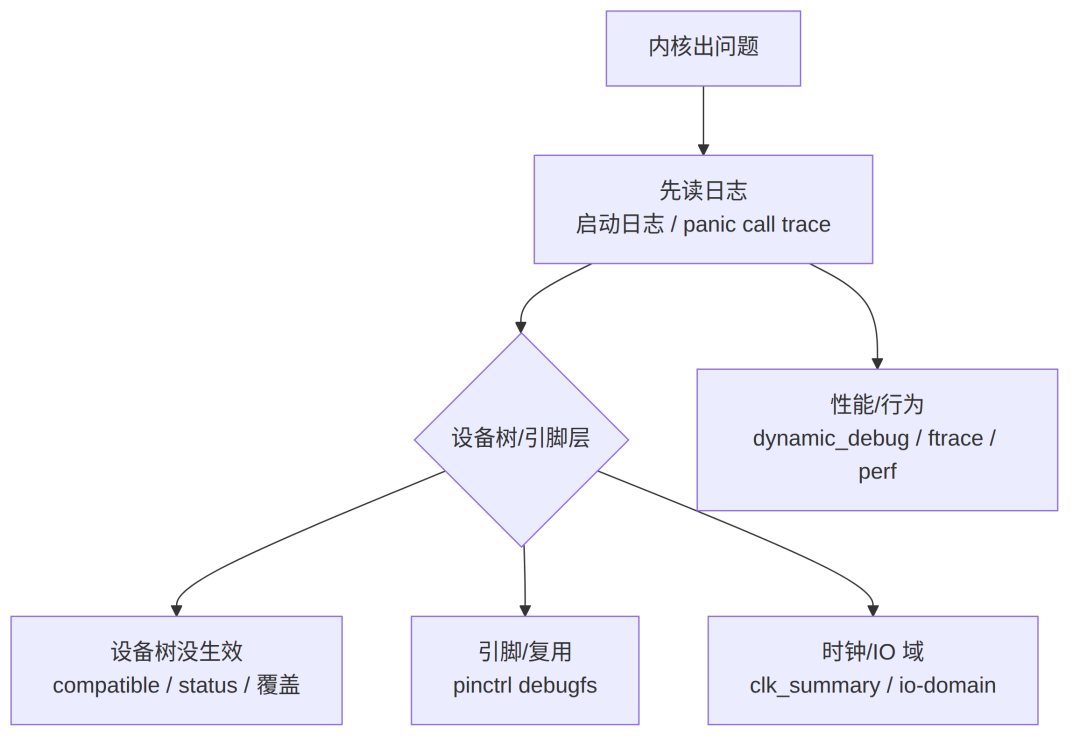

先看日志（启动时间线、panic）确定大致方向，再按设备树→引脚→时钟逐层核对，最后用调试开关深挖。每层都有debugfs或日志作为「最终真相」。

Debian/Buildroot/Yocto等系统分别跑对应的check-*.sh。报错不是"玄学"，而是这套检查脚本吐出来的结构化信息。报错信息里一般就带着解法：装哪个包、换哪个版本、改哪个目录权限。

panic只有5秒窗口：三步读出call trace

panic不可怕，可怕的是看不懂。call trace是内核崩溃时的"事故现场"，读懂它就能把问题定位到具体驱动、具体函数甚至具体那一行。读call trace就三步：

①看崩溃原因（第一行"Kernel panic - not syncing"/"Unable to handle ..."）；

②找崩溃现场（Call trace最靠前、属于某个驱动/[模块]的那条，就是肇事函数）；

③对照源码与Code:行确认崩在哪条指令。另外注意：本SDK内核开了 CONFIG_PANIC_TIMEOUT=5，panic后5秒自动重启——抓日志要快，或先改成0便于取证。

• 先看崩溃原因（前几行）

崩溃原因写在开头，常见两类：

• Kernel panic - not syncing: ...——致命错误，如 VFS: Unable to mount root fs（rootfs 问题）、Oops: ... 等；
• Unable to handle kernel NULL pointer dereference at virtual address 0x...——最常见的空指针/非法访问，后面会跟 Call trace。

原因行往往就是结论：rootfs 挂不上、某地址空指针、指令未对齐、栈溢出……先读它，别急着往下翻。

• call trace 怎么读（格式演示）

以下为ARM64内核标准崩溃输出格式示例：

[   12.345678] Unable to handle kernel NULL pointer dereference at virtual address 0000000000000020[   12.345679] Mem abort info:[   12.345680]   ESR = 0x96000004[   12.345681]   EC = 0x25: DABT (current EL), IL = 32 bits[   12.345682]   SET = 0, FnV = 0, EA = 0, S1PTW = 0, FSC = 0x04: level 0 translation fault[   12.345683] Data abort info:[   12.345684]   ISV = 0, ISS = 0x00000004[   12.345685]   CM = 0, WnR = 0[   12.345686] user pgtable: 4k pages, 48-bit VAs, pgdp=0000000000abcd00[   12.345687] [0000000000000020] pgd=0000000000000000, pte=0000000000000000[   12.345688] CPU: 3 PID: 123 Comm: kworker/u8:2 Not tainted 6.1.99[   12.345689] Hardware name: Rockchip (Device Tree)[   12.345690] pstate: 60000005 (nZCv daif -PAN -UAO -TCO BTYPE=--)[   12.345691] pc : my_driver_probe+0x30/0x100 [my_driver][   12.345692] lr : platform_probe+0x48/0x90[   12.345693] sp : ffff8000103fbd00[   12.345694] x29 : ffff8000103fbd10[   12.345695] x28 : ffff0000c1234567[   12.345696] ...[   12.345697] Call trace:[   12.345698]  my_driver_probe+0x30/0x100 [my_driver][   12.345699]  platform_probe+0x48/0x90[   12.345700]  really_probe+0xa4/0x2e0[   12.345701]  __driver_probe_device+0x78/0xd0[   12.345702]  driver_probe_device+0x40/0x170[   12.345703]  __device_attach+0xb8/0x1e0[   12.345704]  bus_probe_device+0xbc/0xc0[   12.345705]  ...[   12.345706] Code: f9400a60 f9400001 91001020 f9400024 (f9400080)[   12.345707] ---[ end trace 00000000abcdef01 ]---

逐字段看：

• 本SDK内核的"破案配置"

内核6.1.99（kernel-6.1/arch/arm64/configs/rockchip_linux_rk3576_defconfig）默认已开：

• 定位到驱动之后



• 实操：抓一份完整的panic现场

# 1. 确保串口全日志（见 01.05），把崩溃日志完整存下# 2. 临时关掉自动重启，便于慢慢取证（调试期建议）#    内核命令行加 panic=-1（无限等待），或改 CONFIG_PANIC_TIMEOUT# 3. 定位：trace 第一条带模块名的函数 → 对应驱动源码grep -n "Call trace:" crash.logsed -n '/Call trace:/,/end trace/p' crash.log# 4. 需要精确到行（有 vmlinux 时）kernel-6.1/scripts/faddr2line vmlinux my_driver_probe+0x30

读panic：先看原因行，再看 Call trace 第一条带 [模块] 的函数（肇事点），结合pc与Code:括号里的指令精确定位，最后去 drivers/ 源码核对。别忘了 CONFIG_PANIC_TIMEOUT=5 会自动重启，抓日志要快。

开机日志按时间线，拆6个阶段的标志性打印

系统能起来不等于启动没问题。这份日志自带时间戳，把它当"时间线"读：每个子系统该在什么时候出现、时间花在了哪里，一目了然。

本SDK内核开了CONFIG_PRINTK_TIME=y，每条日志自带[ 秒.微秒 ] 时间戳。相邻两条日志的时间戳之差，就是这段时间"花在哪"：哪两行之间间隔大，哪里就是耗时大户或卡点。按"启动顺序地图"对照，几秒就能看懂一大屏日志。

• RK3576启动顺序地图

下表为ARM64/Linux6.1内核启动的标准顺序（通用形态），各子系统会按这个次序出现：

• 用时间戳找"时间去哪了"

关键技巧：相邻日志的时间差=这段代码花的墙钟时间。典型用法：

• 发现两行之间差了几百 ms / 几秒，就说明中间有个慢操作（大块内存初始化、DDR 校准、网络 PHY 等待、rootfs fsck/扩展等）；
• 启动慢的板子，按时间戳把"每 100ms 一段"的日志分段，聚焦最长的间隔去查根因（见 02.06 动态调试定位慢在哪）；
• 正常与异常对比：同一板型同一次构建，两板日志逐行对时间戳，差异行就是可疑点。

• 用户态启动时长：systemd-analyze

内核段看完，rootfs 用 systemd 的板子（本 SDK Debian/Bookworm）可以用 systemd-analyze 直接量化用户态启动：

systemd-analyze                    # 内核/initrd/用户态各自耗时systemd-analyze blame              # 每个 unit 耗时从高到低systemd-analyze critical-chain     # 关键启动链路（最慢的那条依赖链）

这样"开机慢"就能拆成：内核段慢（看 dmesg 时间戳）还是用户态慢（看 systemd-analyze）。

• 实操：dmesg常用命令

dmesg -T                       # 人类可读时间（相对启动秒 + 墙钟）dmesg | grep -iE "error|fail|oops|panic"   # 先扫异常dmesg | grep -i "mmc\|ufs\|eth\|drm\|clk"  # 看指定子系统dmesg | awk '$1 ~ /^\[[0-9]+\.[0-9]+\]/ {split($1,a,"[.]"); print a[1]"_"$0}'  # 把日志按整秒分组看节奏

• 读懂开机日志：

① 按启动顺序地图，早期→中断/时钟/内存→存储→网络/显示→挂rootfs→init定位日志在哪个阶段；

② 用 [ 秒.微秒 ] 时间戳找出"间隔大"的两行=时间/卡点所在；

③ 用户态用 systemd-analyze blame 量化。这样"启动慢/卡"就能精确定位到具体子系统。

设备树改了却没生效？节点找不到的5个排查点

改了dts却没反应，要么编译/烧录没跟上，要么节点被继承链里的某个文件覆盖，要么 status/compatible不对。用运行时对照法逐一验证。

设备树是从dts编译成dtb、随boot.img 烧录、内核启动时加载的。

• 别排查"改了没生效"排查链路：

①内核加载的dtb对吗？

②新dtb烧上去了吗？

③节点 status开没开？

④compatible与驱动匹配吗？

⑤属性值是不是被继承链覆盖了？其中第 ⑤ 点最容易被忽略。

• 先弄懂本板的继承链

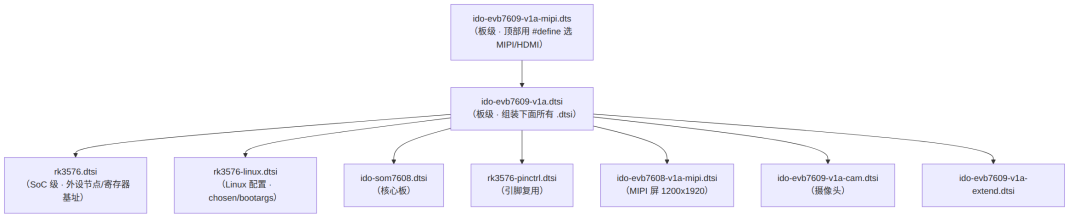

RK3576板级dts不是单文件，而是一棵include树。以触觉智能Purple Pi OH2的RK3576为例（kernel-6.1/arch/arm64/boot/dts/rockchip/）：

上层文件用&节点{ ... }引用并覆盖下层节点属性。后 include 的同名覆盖会生效，覆盖顺序取决于include 顺序。所以"我改了 rk3576.dtsi 里的属性"却常被板级dtsi覆盖——这正是排查第 ⑤ 点的由来。

• 5个排查点对照表

• 真实场景：MIPI/HDMI靠status切换

本板ido-evb7609-v1a-mipi.dts顶部#define HDMI 0，用预处理宏把 &hdmi/&dsi 等节点的 status 设为 okay/disabled：

#define HDMI 0...// MIPI 分支（HDMI=0）&hdmi { status = "disabled"; };&dsi  { status = "okay"; };&dsi_in_vp1 { status = "okay"; };&route_dsi  { status = "okay"; };

这告诉我们：节点"存在"不等于"启用"，调试时先看 status。/proc/device-tree/<节点>/status 是运行时最直接的证据。

• 运行时对照法（核心实操）

设备树编译成 dtb 后，内核把它挂载到 /sys/firmware/devicetree/base（别名 /proc/device-tree）。这里看到的就是内核实际使用的、最终生效的设备树：

cat /proc/device-tree/model                      # 确认加载了哪块板的 dtbls /proc/device-tree/                            # 顶层节点cat /proc/device-tree/<节点>/compatible          # 驱动匹配用cat /proc/device-tree/<节点>/status              # 是否启用xxd /proc/device-tree/<节点>/<属性>             # 属性值（属性是二进制，用 xxd 看十六进制）# 对照源码：看实际生效值是否和你改的一致# 若不一致 → 被继承链覆盖（排查点⑤），去上层 .dtsi 找 <节点>{} 覆盖

设备树"改了没生效"按 5 步查：① model 确认 dtb 加载对 → ② 重编重烧 boot.img → ③ 看 status → ④ 看 compatible 匹配 → ⑤ 用 /proc/device-tree 对照实际值、怀疑被继承链覆盖。前两步是流程问题，后三步是内容问题——而 /proc/device-tree 是唯一可信的"最终真相"。

定位到具体驱动之后，问题往往不在代码，而在引脚、时钟和电压域。下篇我们深入pinctrl引脚三件套、时钟树与IO-Domain，最后讲透 dynamic_debug/ftrace/perf三件套的正确打开方式。
