瑞芯微RK系列UVC摄像头调试指南｜从内核驱动到出图全攻略，适用RK3576/RK3588/RV1126B等

1.科普概述

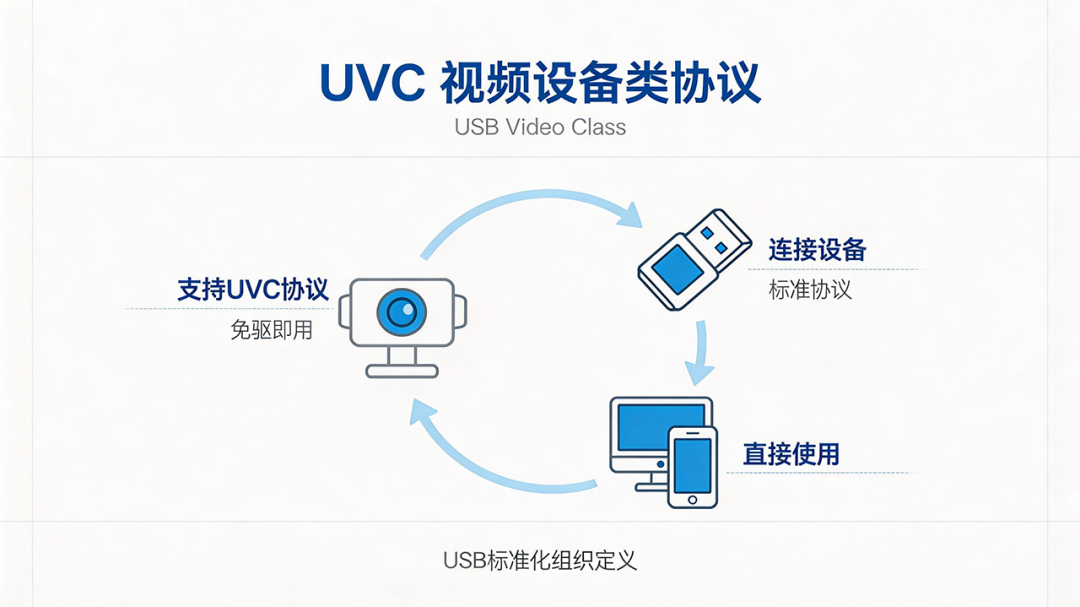

• UVC摄像头是什么？

UVC（USB Video Class）是USB标准化组织定义的视频设备类协议。简单来说，只要摄像头支持UVC协议，插入PC、Android、Linux设备后就能直接使用，无需安装厂商专用驱动。

在Android平台上，UVC摄像头走的是External Camera Provider这条路径，通过标准的Camera2 API暴露给上层应用。这意味着：

•第三方App无需特殊适配，直接调用标准Camera2 API即可打开UVC摄像头;

•系统将UVC摄像头识别为一个EXTERNAL类型

（android.info.hardwareLevel=EXTERNAL）的摄像头设备;

•支持同时连接多路UVC摄像头;

UVC摄像头的局限性：

•不支持复杂的ISP调优（3A算法依赖摄像头自带）;

•不支持高分辨率高帧率流（依赖USB带宽）;

•不支持手动控制sensor/镜头参数;

2.整体架构一览

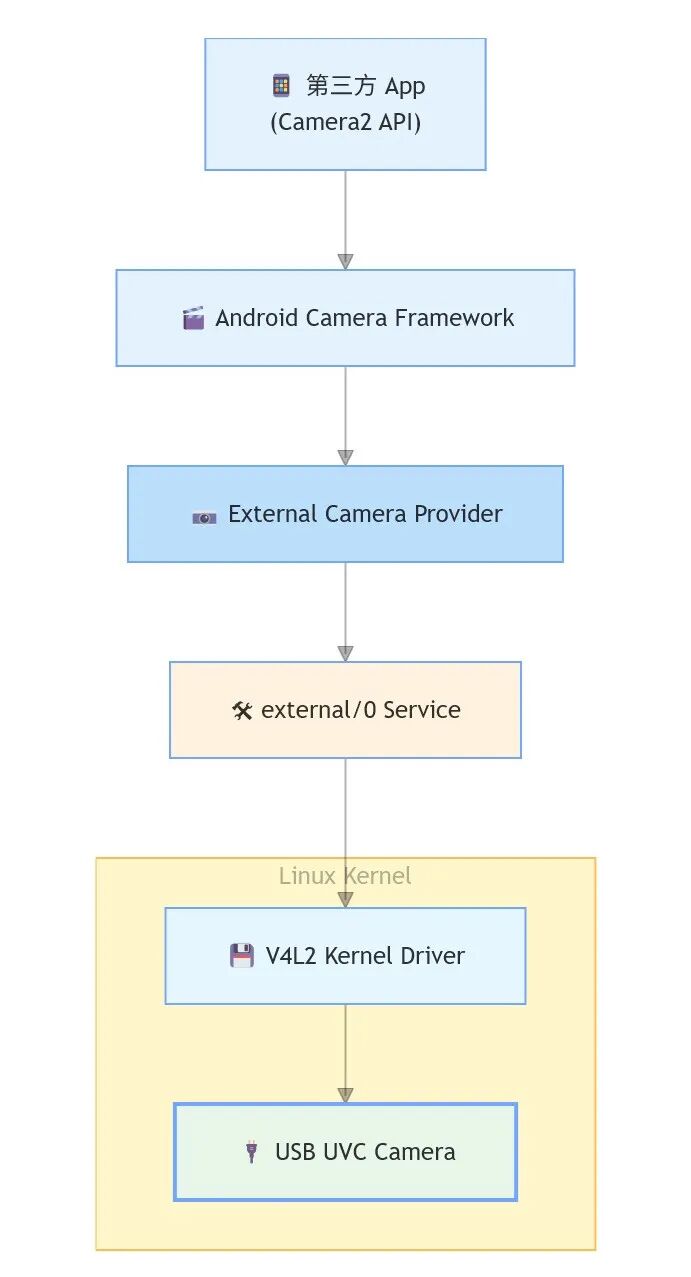

Google external camera provider的架构如下：

关键源码路径：

•ExternalCameraProvider—外部Camera Provider实现

•ExternalCameraDevice/ExternalCameraDeviceSession—设备与会话管理

•底层V4L2驱动—drivers/media/usb/uvc/uvc_driver.c

3.Rockchip平台上的三步集成法

• 第一步：内核开启UVC支持

UVC摄像头依赖于内核的V4L2框架和UVC驱动。在瑞芯微Rockchip各SoC平台上，需要确保以下内核配置打开：

CONFIG_USB_VIDEO_CLASS=yCONFIG_MEDIA_USB_SUPPORT=y

对于RK3576，还需要确保USB Host模式正常工作（dr_mode="host"或支持OTG切换）。如果使用rockchip_linux_defconfig，通常已经包含这些配置。可以用以下方式验证：

# 确认内核已加载 UVC 驱动ls /lib/modules/$(uname -r)/kernel/drivers/media/usb/uvc/uvcvideo.ko# 或检查当前内核配置zcat /proc/config.gz | grep CONFIG_USB_VIDEO_CLASS

⚠️注意：某些Rockchip内核可能缺少以下补丁，如果遇到UVC设备枚举但无法获取流的问题，请确认是否有uvcvideo的最新补丁：

media: uvcvideo: Fix race condition in stream handling

• 第二步：配置Android 编译与权限

Rockchip 平台（以 RK3576 Android 14 为例）需要完成以下配置：

添加external camera包，在device/rockchip/rk3576/device.mk中添加：

PRODUCT_PACKAGES += [email protected]_PACKAGES += [email protected]

对于Android 14的AIDL版本，瑞芯微Rockchip原厂已经为我们准备好了独立的service配置文件：

hardware/rockchip/camera_aidl/provider/├── android.hardware.camera.provider-V1-service.xml        # 主摄像头├── android.hardware.camera.provider-V1-external-service.xml  # 外部摄像头├── android.hardware.camera.provider-V1-internal-service-rk.xml├── android.hardware.camera.provider-V1-virtual-service.xml└── android.hardware.camera.provider-V1-hdmi-service.xml

External service的manifest内容：

            android.hardware.camera.provider        2                    ICameraProvider            external/0

拷贝external_camera_config.xml：

PRODUCT_COPY_FILES += \    device/rockchip/common/external_camera_config.xml:$(TARGET_COPY_OUT_VENDOR)/etc/external_camera_config.xml

SELinux策略配置：

# 在 device/rockchip/common/sepolicy 中添加allow cameraserver device:dir r_dir_perms;allow cameraserver video_device:dir r_dir_perms;allow cameraserver video_device:chr_file rw_file_perms;

• 第三步：配置XML参数调优

External camera的核心配置在external_camera_config.xml中。Rockchip公版配置如下：

FpsList详解：

FpsList的匹配规则是：任意小于等于width x height的分辨率，都应用该fpsBound值。因此配置必须按width/height递增、fpsBound递减的方式排列。

Rockchip平台调优建议：

1.1080pUSB摄像头→fpsBound建议设30fps

2.4K USB摄像头→建议设15fps，并调大MaxJpegBufferSize 到6MB

3.多路UVC同时工作→NumVideoBuffers适当减小到2~3，避免内存不足

4.调试方法全攻略

• 检查设备枚举

# 确认 USB 设备被识别lsusb# 确认 UVC 设备节点生成ls -la /dev/video*# 查看摄像头cat /sys/class/video4linux/video*/name

• 确认Provider注册成功

# 查看 camera HAL 启动日志logcat -b all | grep -i "external\|CameraProvider\|UVC"# 检查 provider 服务adb shell dumpsys media.camera | grep -A 10 "External Camera"

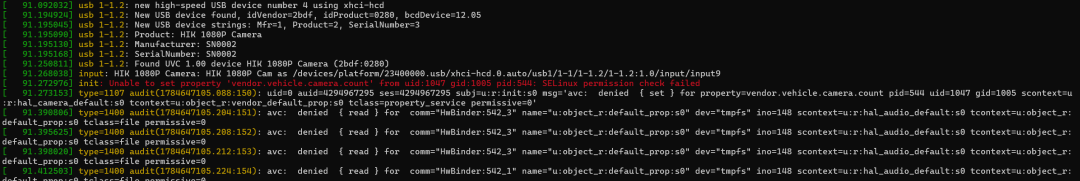

正常启动日志：

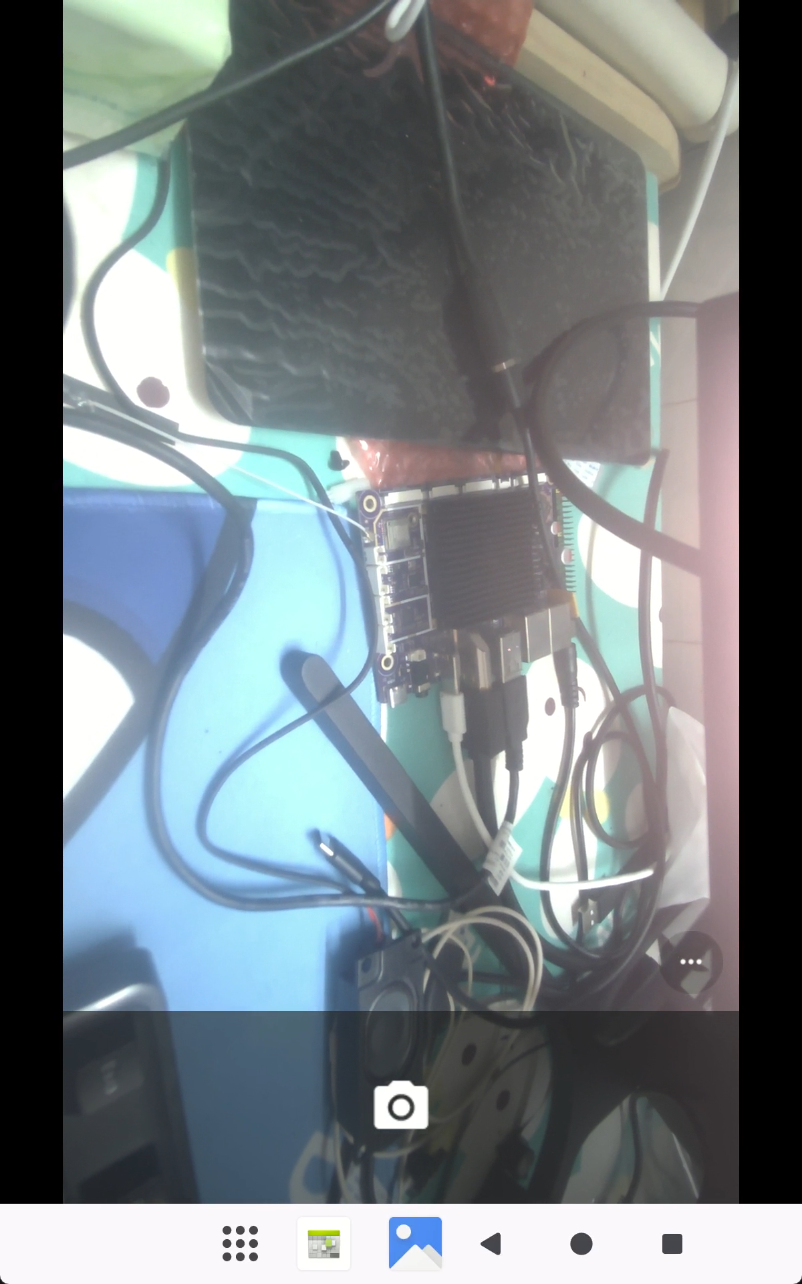

• 验证App是否能打开

# 列出所有摄像头adb shell dumpsys media.camera

• 开发常见问题与排查

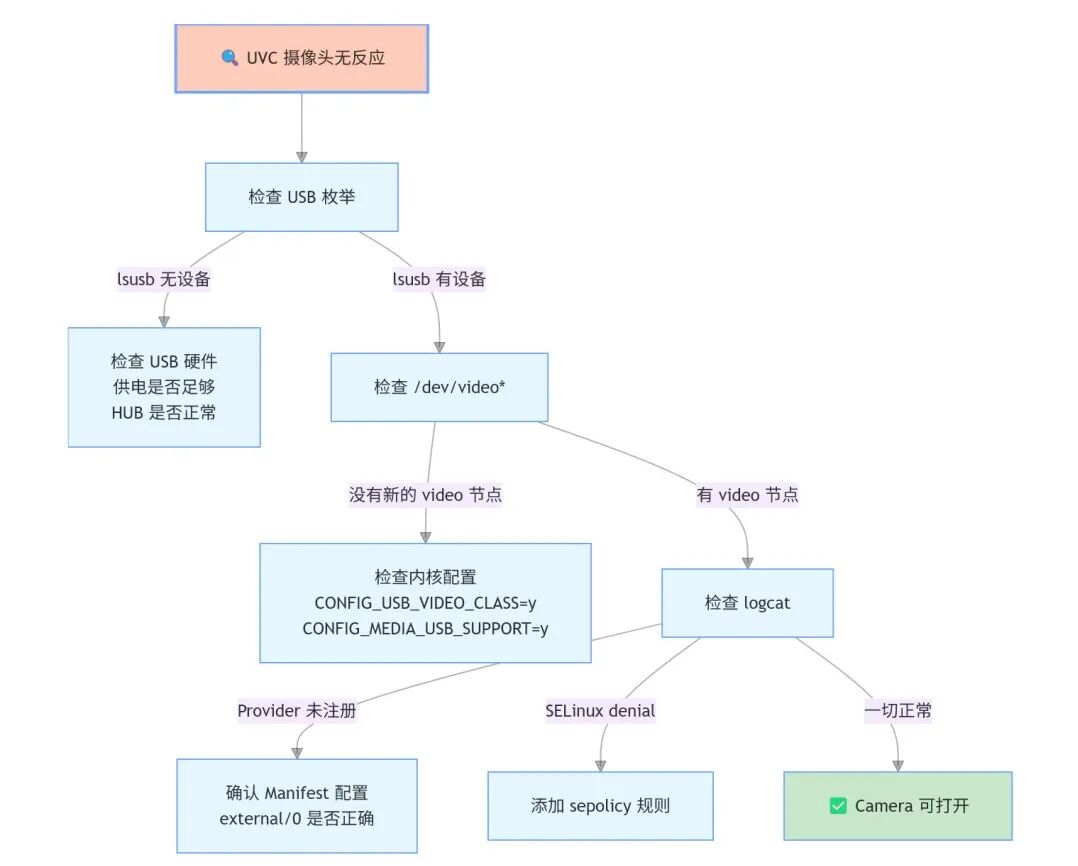

Q1:UVC摄像头插上后没有任何反应

Q2:画面卡顿/帧率低

Q3:画面方向不对

修改external_camera_config.xml中的Orientation值：

5.瑞芯微Rockchip平台的差异化调优

• 性能瓶颈分析

Generic（通用）实现使用CPU完成以下操作：

•Buffer copy（内存拷贝）

•Scaling（尺寸缩放）

•JPEG编解码

这些操作通过libyuv和libjpeg完成，CPU开销大。在RK3576/RK3588平台上，可以利用：

• YUV420到NV12——格式的那些坑

Google通用实现中，IMPLEMENTATION_DEFINED格式默认输出：

•视频流→YUV_420_888

•其他流→YV12

但在Rockchip平台上，RKISP/RGA 对NV12格式有更好的硬件加速支持。如果HAL输出格式不匹配，会导致额外的格式转换开销。可以考虑在自定义实现中覆盖默认输出格式。

• 多路UVC共存

RK3576支持多路UVC摄像头同时工作（通过USB HUB扩展）。需要配置：

                                    0            1

多路同时工作时的buffer策略：

•总buffer内存=∑(NumVideoBuffers×resolution_size×fps)；

•如果2路1080p同时工作，建议NumVideoBuffers设为3，NumStillBuffers设为1；

6.总结

UVC摄像头虽然性能上限不如MIPI摄像头（受限于USB带宽和CPU编解码），但胜在即插即用、标准通用。在瑞芯微Rockchip平台的实际项目中，它是快速验证视觉功能的最佳搭档——插上就能出图，无需调试ISP、无需烧录固件！

7.参考资料

1.Google USB/UVC Integrated Cameras — AOSP 官方文档

2.Rockchip_Developer_Guide_Android_Camera_Driver_CN.pdf — RK Camera驱动开发指南

3.external_camera_config.xml — device/rockchip/common/external_camera_config.xml

4.Android Camera2 API—developer.android.com/reference/android/hardware/camera2
