瑞芯微RK3576显示屏驱动开发指南(下篇)｜驱动分析、面板移植与调试实战

上篇我们讲完了硬件原理、MIPI DSI基础和设备树配置——相当于把"地基"打好了。但点屏，还要靠驱动代码和系统配置。本篇（下）开始上手实操：Panel与DSI Host控制器驱动怎么工作、Android14如何指定主屏、不同面板如何快速移植，以及一份拿来即用的调试排错清单。建议搭配上篇一起看，效果更佳，上篇点此跳转。

6.Panel驱动分析

• 通用驱动simple-panel-dsi（panel-simple.c）

本开发板默认使用通用DSI面板驱动，无需新增内核驱动文件，全部参数从设备树读取。

1.驱动匹配compatible字符串：simple-panel-dsi

2.加载流程：probe→解析DTS时序、复位、背光、初始化序列→绑定DSI主机

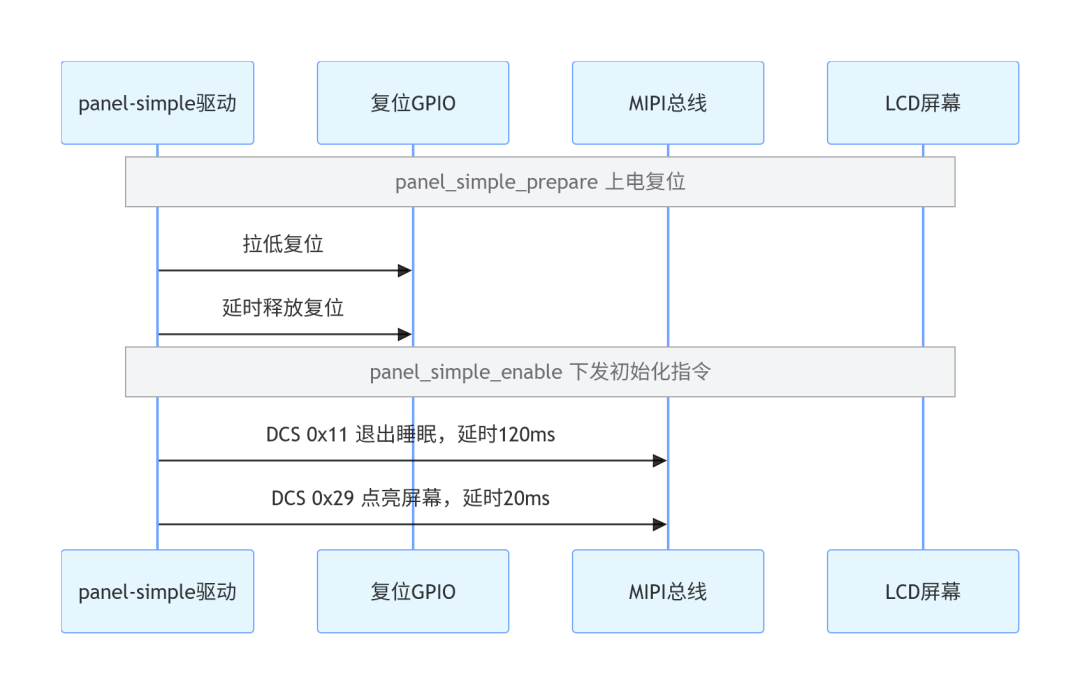

3.上电时序流程：

• 专用面板驱动适用场景

当面板存在以下需求时，需独立编写panel-xxx.c驱动：

1.大量厂商私有初始化指令、Gamma电压、VCOM调节

2.特殊上电/掉电时序、TE信号控制

3.动态调节屏幕参数、硬件特殊功能
示例：ST7703屏幕驱动，内置解锁厂商寄存器、MIPI通道配置、Gamma曲线自定义代码。

7.DSIHost控制器驱动

• dw-mipi-dsi2-rockchip.c驱动核心

RK3576搭载DSI2 IP核，驱动匹配字符串rockchip,rk3576-mipi-dsi2，核心工作流程：

1.Probe获取时钟、复位、PHY、电源域资源

2.初始化DRM Encoder、Connector、注册MIPI DSI主机

3.原子校验模式：计算lane速率、校验时序合法性

4.使能流程：软复位IP→配置PHY通道→设置视频Burst模式→初始化D-PHY→下发时序参数→调用panel驱动prepare/enable

• MIPI D-PHY物理层

RK3576 CSI摄像头与DSI共用一组D-PHY，DTS必须同步启用mipidcphy0，DSI节点通过phys字段绑定PHY。

• Lane速率计算公式

DSI单通道速率=像素时钟×每像素位数÷(2×通道数)
本项目：150MHz×24÷(2×4)=450Mbps/lane
RK3576 D-PHY单通道最高支持2.5Gbps，带宽余量充足。

8、Android14显示配置

• 产品编译变体

rk3576_u核心配置：
BoardConfig.mk：指定MIPI内核DTS

PRODUCT_KERNEL_DTS := ido-evb7609-v1a-mipi

产品属性配置：指定DSI为主显示设备

PRODUCT_PROPERTY_OVERRIDES += vendor.hwc.device.primary=DSIPRODUCT_PROPERTY_OVERRIDES += vendor.hwc.device.extend=HDMI-A,eDP

• Rockchip HWC硬件合成器

drmhwc2读取系统属性区分主屏/副屏，DRM连接器类型匹配规则：

•DSI：DRM_MODE_CONNECTOR_DSI

•HDMI：DRM_MODE_CONNECTOR_HDMIA

• Android显示分层架构

应用层→SurfaceFlinger→ HWC HAL →DRM内核驱动→DSI主机→D-PHY→ LCD屏
图形缓冲区通过DMA-BUF实现跨进程共享。

• 触觉智能RK3576开发板三屏异显演示

9、不同面板移植方法

• 移植前必备面板参数

分辨率、像素时钟、DSI通道数、RGB格式、视频模式、全套时序、物理尺寸、DCS初始化序列、复位/背光参数、供电电压。

• 完整移植流程

1.硬件核对：DSI通道、复位/背光GPIO、触摸I2C

2.获取厂商初始化DCS指令与时序参数

3.方案选择：标准屏用simple-panel-dsi；复杂屏写专用驱动

4.修改DTS，替换时序、指令、GPIO、背光配置

5.配置内核开机logo、Android开机动画、HWC主屏属性

6.内核日志、modetest调试验证显示、背光、触摸

• 方案A：simple-panel-dsi快速移植（推荐）

仅修改DTS，无需修改内核代码，适合标准DCS屏幕，替换时序、初始化序列、GPIO即可。

• 方案B：自定义panel驱动移植

新建panel-xxx.c驱动文件，实现prepare/enable/disable/unprepare回调，自定义上电时序、厂商私有指令，同步修改Kconfig开启驱动编译。

• 移植关键注意事项

1.速率异常：添加rockchip,lane-rate=;强制通道速率

2.屏幕不支持非连续时钟：移除MIPI_DSI_CLOCK_NON_CONTINUOUS

3.初始化延时严格遵循规格书，过短会黑屏/花屏

4.区分屏幕VCC 3.3V与IOVCC 1.8V两路电源

5.老款屏幕不兼容Burst模式，切换为Sync Pulse模式

10、调试与问题排查

• 内核日志查询命令

# DSI/MIPI/面板日志dmesg | grep -i dsidmesg | grep -i mipidmesg | grep -i panel# DRM/PHY初始化日志dmesg | grep -i drmdmesg | grep -i dcphy

正常启动日志关键词：DSI host probed、panel ready、DSI connected to VP1

• modetest显示调试工具

# 查看DRM设备ls /dev/dri/# 查看连接器与分辨率modetest -c# 输出测试画面到DSI屏幕modetest -M rockchip -D 0 -s 409:1200x1920 -v

• 高频故障排查方案

故障1：屏幕完全无反应

排查链路：DTS编译校验→测量面板供电电压→示波器抓取复位波形→背光PWM输出检测→MIPI差分信号阻抗与波形检测。

故障2：画面闪烁、错位、花屏

1.核对面板规格书时序参数（HBP/HFP/VBP/VFP、同步极性）

2.调整lane速率，强制指定rockchip,lane-rate

3.切换Burst/Sync Pulse视频模式

4.增加/移除EOT包标志位MIPI_DSI_MODE_NO_EOT_PACKET

故障3：触摸屏无响应

1.i2cdetect扫描I2C总线，确认GT911设备挂载

2.查看中断注册日志，确认中断引脚电平匹配原理图

3.检查触摸复位时序，必须在屏幕初始化完成后释放触摸复位

故障4：Android系统黑屏，内核logo正常

1.dmesg确认DRM驱动完整初始化

2.getprop核对vendor.hwc.device.primary=DSI

3.dumpsys SurfaceFlinger查看图层合成状态

4.modetest手动输出画面，区分内核/安卓上层问题

• 内核defconfig必备配置

# DRM基础CONFIG_DRM=yCONFIG_DRM_ROCKCHIP=y# VOP显示处理器CONFIG_ROCKCHIP_VOP2=y# DSI主机驱动CONFIG_ROCKCHIP_DW_MIPI_DSI=y# MIPI D-PHYCONFIG_PHY_ROCKCHIP_SAMSUNG_DCPHY=y# 通用面板驱动CONFIG_DRM_PANEL_SIMPLE=y# PWM背光CONFIG_PWM_ROCKCHIP=yCONFIG_BACKLIGHT_PWM=yCONFIG_BACKLIGHT_CLASS_DEVICE=y

11、附录

• 关键文件路径索引

• 通用DCS指令对照表

• DSI Flags宏定义速查表

#define MIPI_DSI_MODE_VIDEO              (1 << 0)   // 视频模式#define MIPI_DSI_MODE_VIDEO_BURST        (1 << 1)   // 突发传输#define MIPI_DSI_MODE_VIDEO_SYNC_PULSE   (1 << 2)   // 同步脉冲模式#define MIPI_DSI_MODE_NO_EOT_PACKET      (1 << 9)   // 关闭EOT结束包#define MIPI_DSI_CLOCK_NON_CONTINUOUS    (1 << 10)  // 非连续时钟#define MIPI_DSI_MODE_LPM                (1 << 11)  // 低功耗下发指令// 像素格式#define MIPI_DSI_FMT_RGB888   0#define MIPI_DSI_FMT_RGB666   1#define MIPI_DSI_FMT_RGB666_PACKED  2#define MIPI_DSI_FMT_RGB565   3

• Rockchip官方配套开发文档

全部存放于源码RKDocs/common/display/目录，如需资料可关注触觉智能公众号，回复“联系客服”获取：

1.Rockchip_Developer_Guide_MIPI_DSI2_CN.pdf（DSI2开发必读）

2.Rockchip_Developer_Guide_DRM_Panel_Porting_CN.pdf（面板移植指南）

3.Rockchip_Developer_Guide_DRM_Display_Driver_CN.pdf（DRM总架构）

4.Rockchip_RK3588_Developer_Guide_MIPI_DSI2_CN.pdf（架构与RK3576通用）

5.Rockchip_Trouble_Shooting_Graphics/ 图形系统故障排查手册
