【RK3588系列】IDO-SOM3588-V1核心板产品介绍/规格书/参数配置 原创
✦₊ 关注触觉智能 了解更多
概述
IDO-SOM3588-V1是一款基于瑞芯微RK3588平台设计的核心板，采用板对板连接器封装。尺寸仅50×60mm，集成了RK3588/RK3588J SoC, PMIC，LPDDR4/4X, eMMC。
RK3588集成了4核Cortex-A76+4核Cortex-A55八核处理器，主频最高2.4Ghz，6TOPS算力NPU，最大支持32GB内存，高达48M ISP图像性能；拥有双千兆以太网、PCIe3.0、USB3.0 OTG、MIPI DSI/CSI、HDMI2.1、HDMI IN、eDP、DP等各类型接口。产品视频：
(温馨提示：视频提及物料品牌仅举例，各批次有所区别)
主要特性
基于RK3588/RK3588J（4核A76@2.4Ghz+4核[email protected]，6TOPS算力NPU），支持100%全国产；
系统支持：开源鸿蒙OpenHarmony、Ubuntu、Debian、Buildroot、安卓Android、银河麒麟等丰富操作系统；
尺寸&电压：50×60mm板对板连接器封装，10层板沉金无铅高TG材质，标称值电压为4V；
工作环境温度：最高支持-40℃~+85℃；
多媒体接口丰富：HDMI2.1、HDMI IN、eDP1.3显示输出， MIPI CSI摄像头显示输出；
丰富的总线接口
2×GMAC支持双千兆双网口
10×UART、3×CAN
1×PCIe3.0、1×USB3.0 OTG、5×SPI
3×SATA3.0、9×I2C、16×PWM等，更多接口详见下方参数表
01

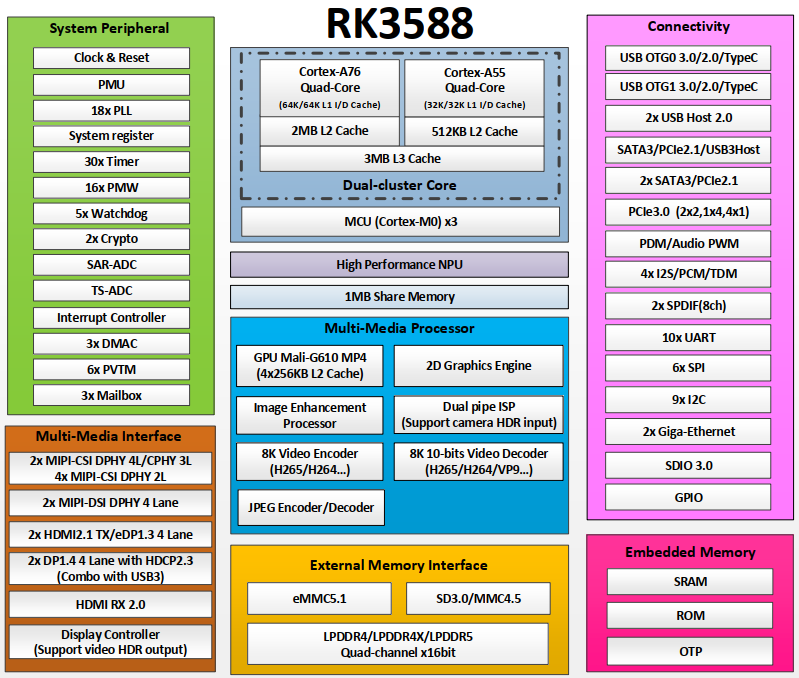

芯片框图
芯片框图：RK3588/R3588J通用。
02

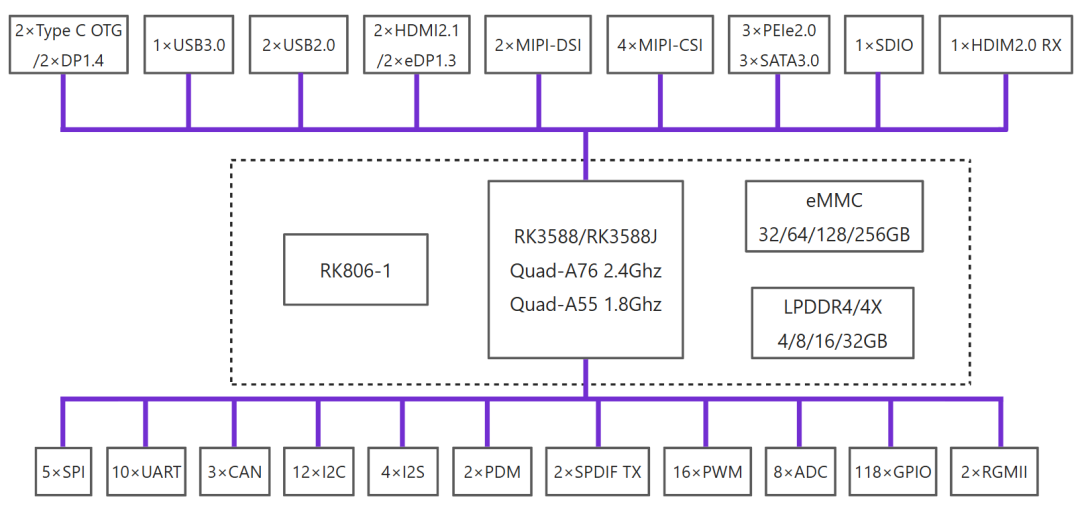

模块逻辑框图
硬件参数规格

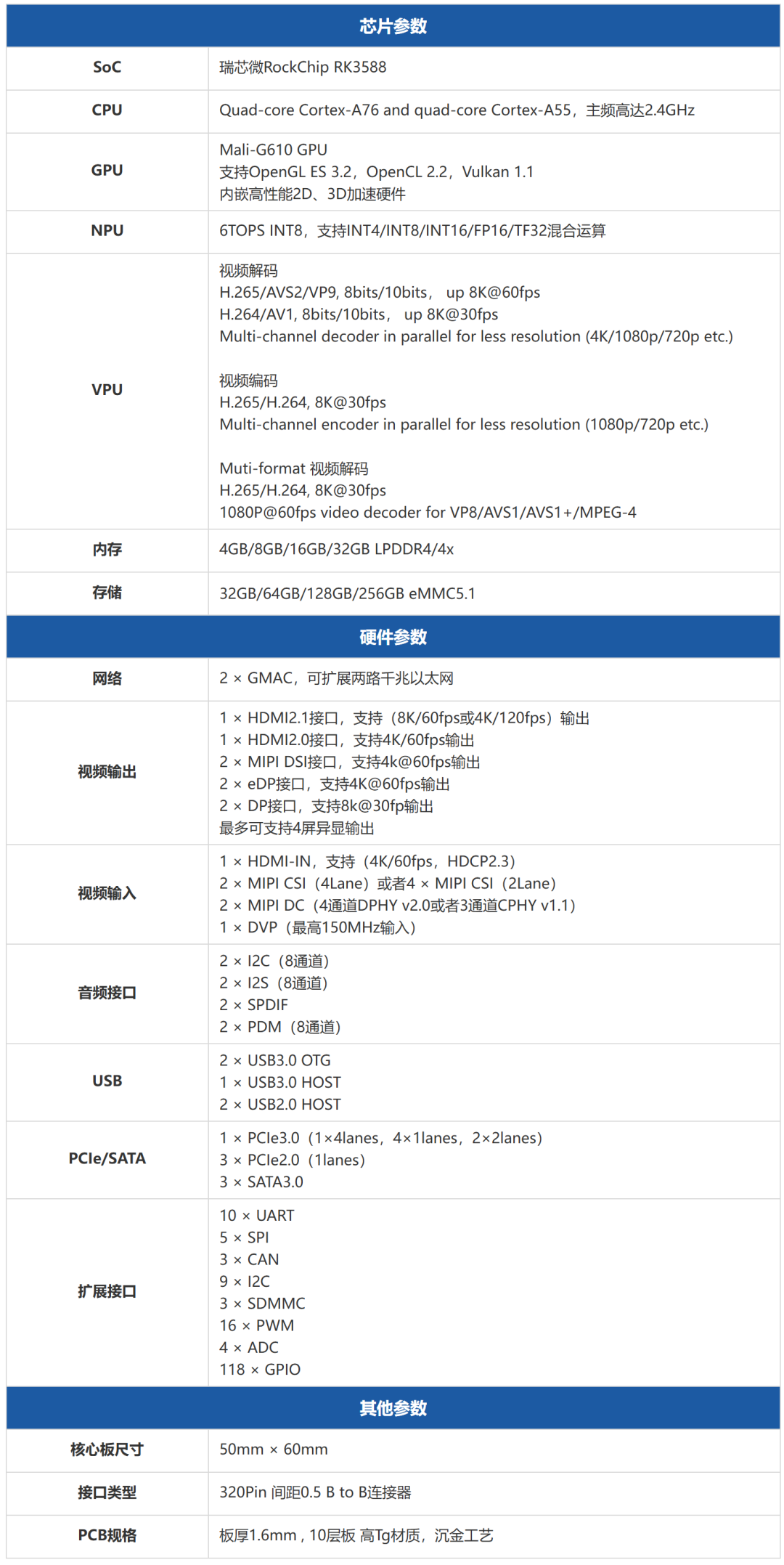

基本参数

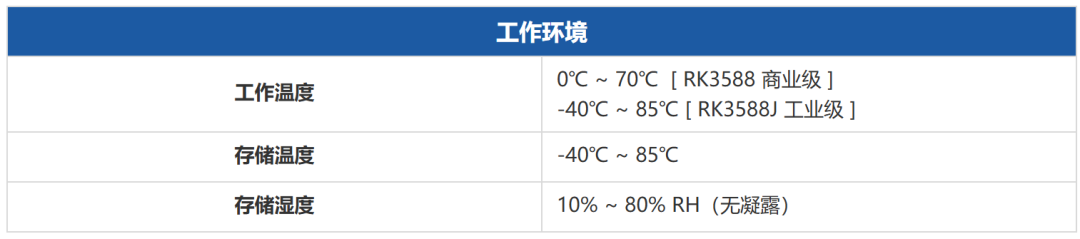

工作环境

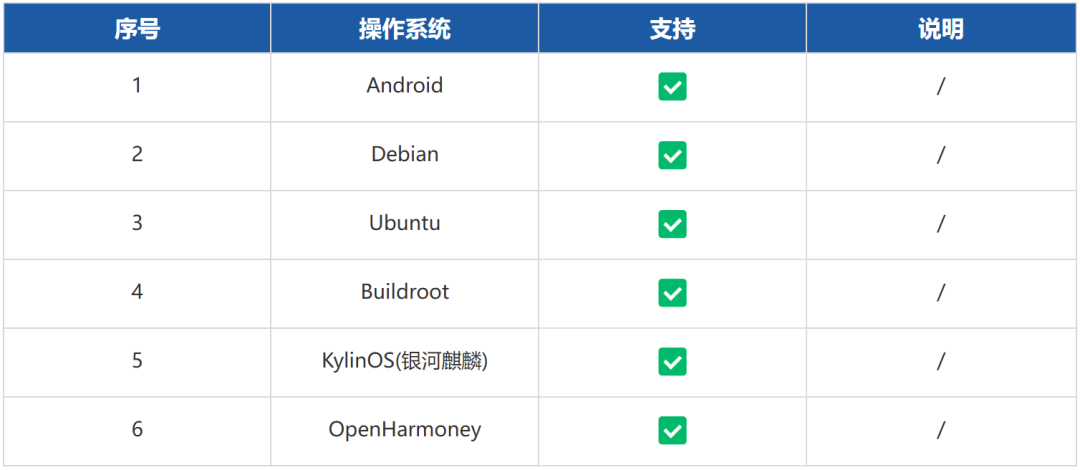

系统支持
系统支持：开源鸿蒙OpenHarmony、Android、Linux（Debian、Ubuntu、Buildroot）等；
PCB尺寸&电气参数

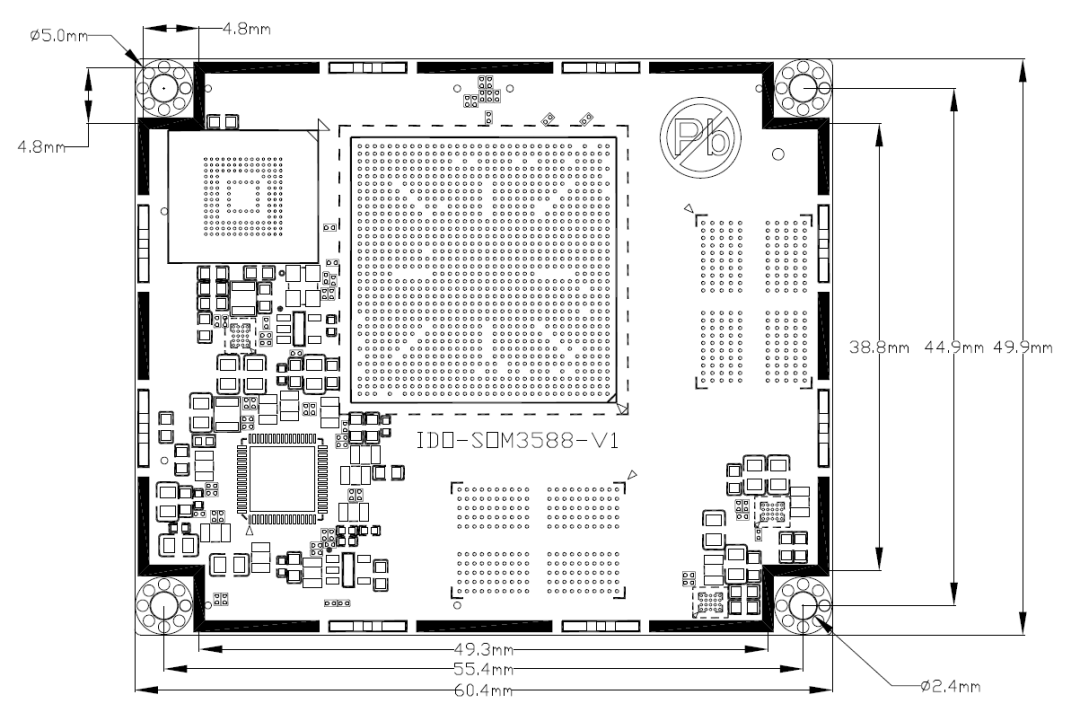

IDO-SOM3588-V1核心板尺寸

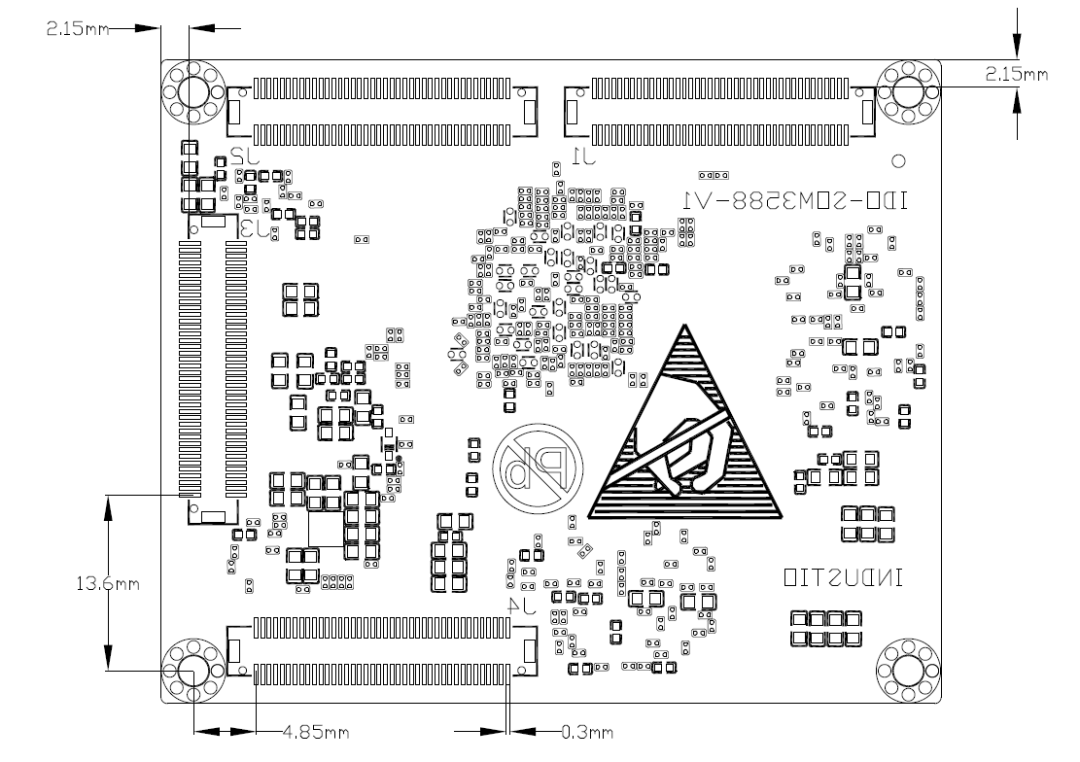

背面尺寸

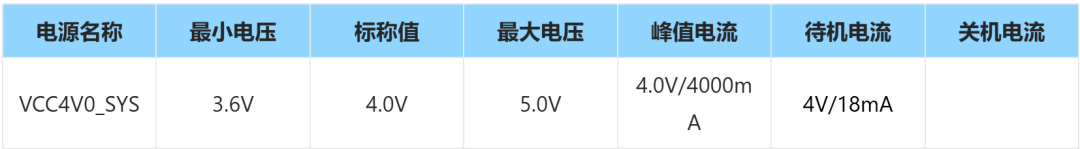

电气参数
主电源输入

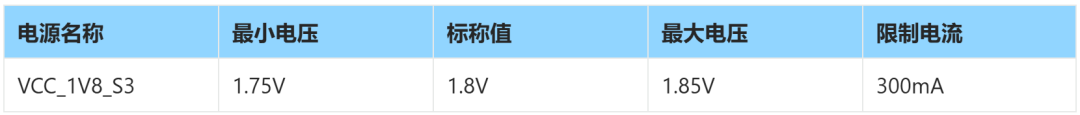

电源输出
引脚定义&采购型号

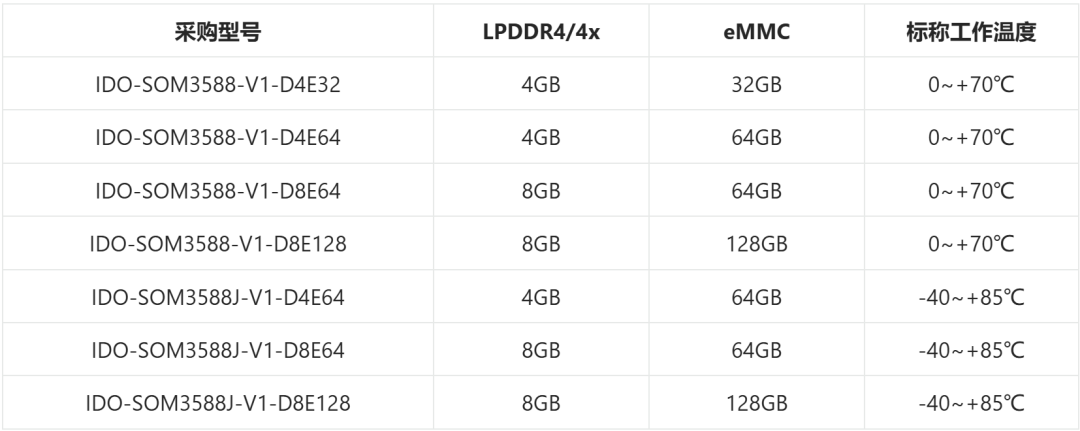

采购型号
非常规型号可联系商务定制
引脚定义示意图
联系触觉智能官方客服134-2385-6106，获取详细引脚定义说明与示意图。

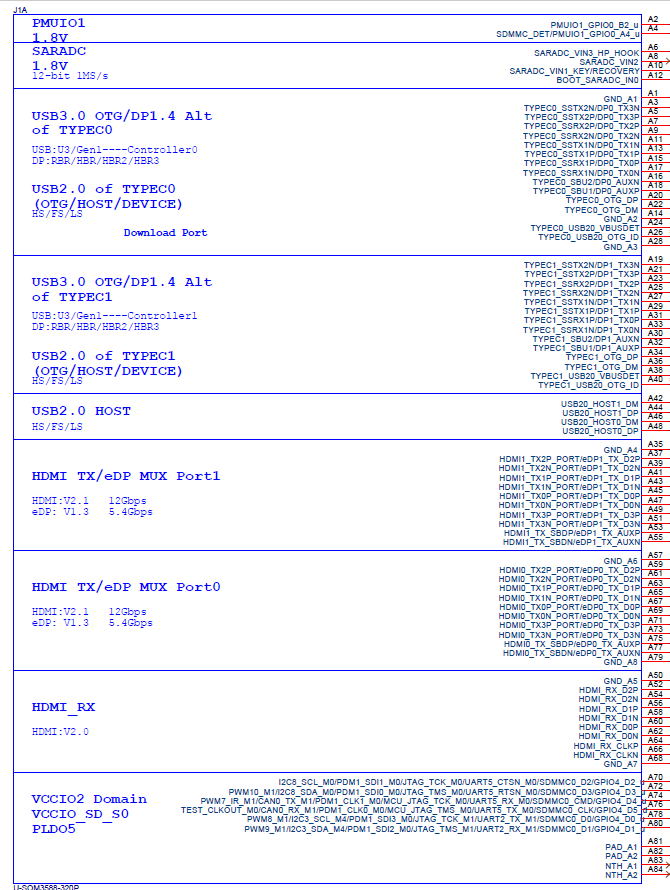

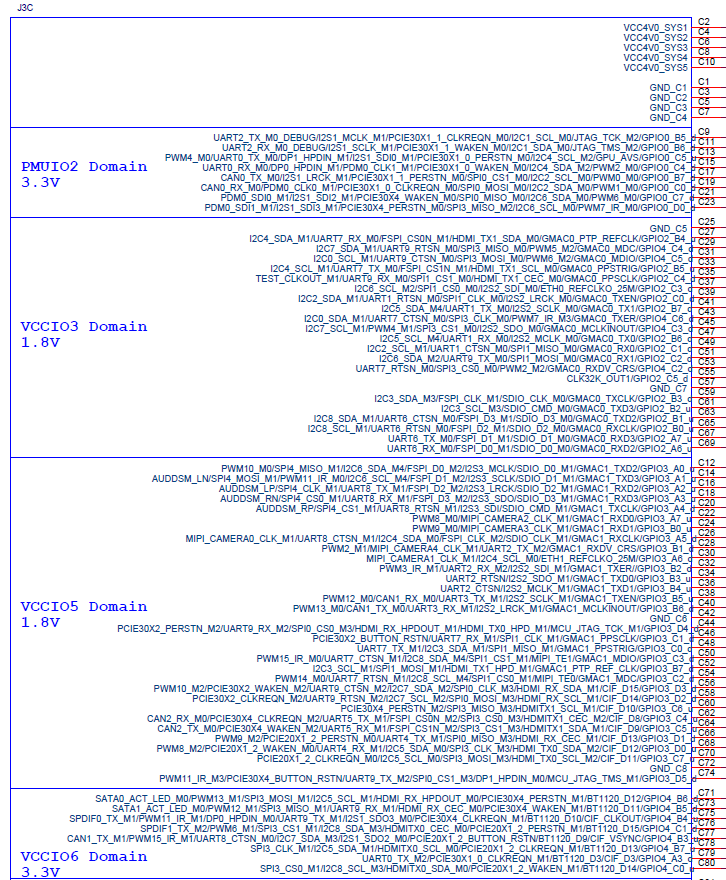

J1连接器引脚定义：

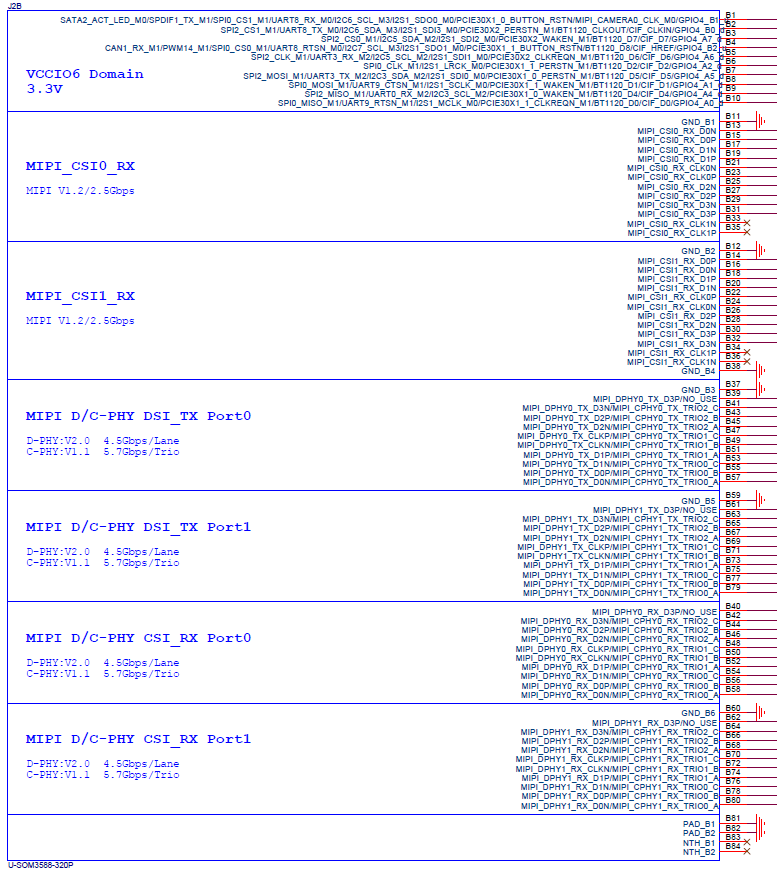

J2连接器引脚定义：
J3连接器引脚定义：

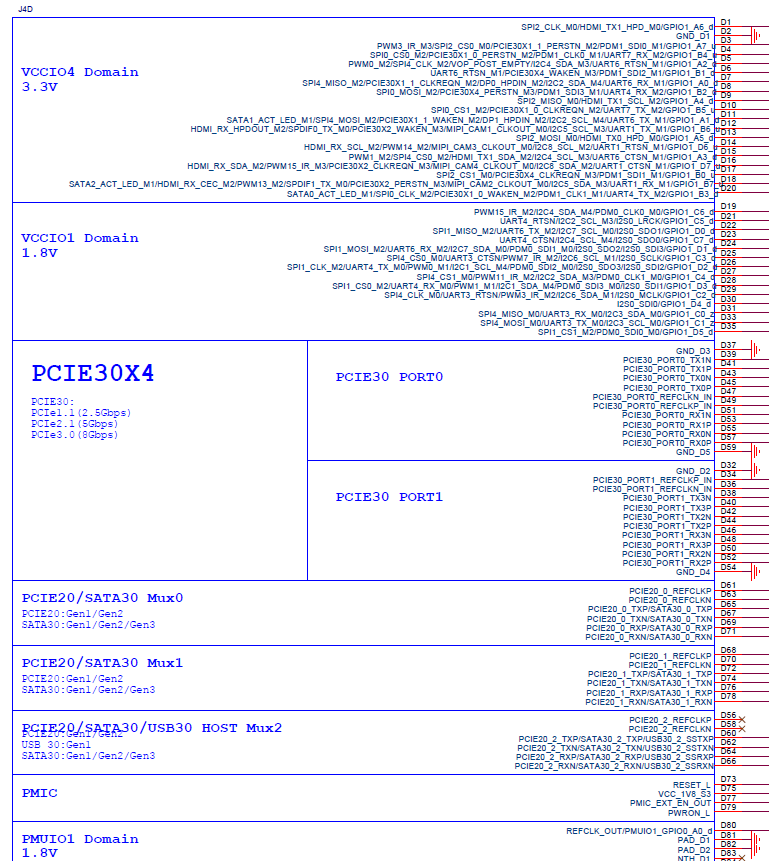

J4连接器引脚定义：
