触觉智能RV1126B核心板配置USB复合设备（下） 原创

• 内核编译配置

在以下文件，

/kernel-6.1/arch/arm64/configs/rockchip_linux_evb1126b_v1_defconfig

添加配置内容（触觉智能RV1126B开发板出厂固件默认已支持）：

CONFIG_USB_ACM=yCONFIG_USB_F_ACM=y

编译内核生成驱动镜像，命令如下：

cd ./build.sh kernel

编译成功后如下图，会生成boot.ing，再将镜像烧录进开发板。

echo usb_acm_en > /etc/init.d/.usb_config/usr/bin/usbdevice restart

完使能成功后，可以再开发板识别如下节点：

• ACM功能测试

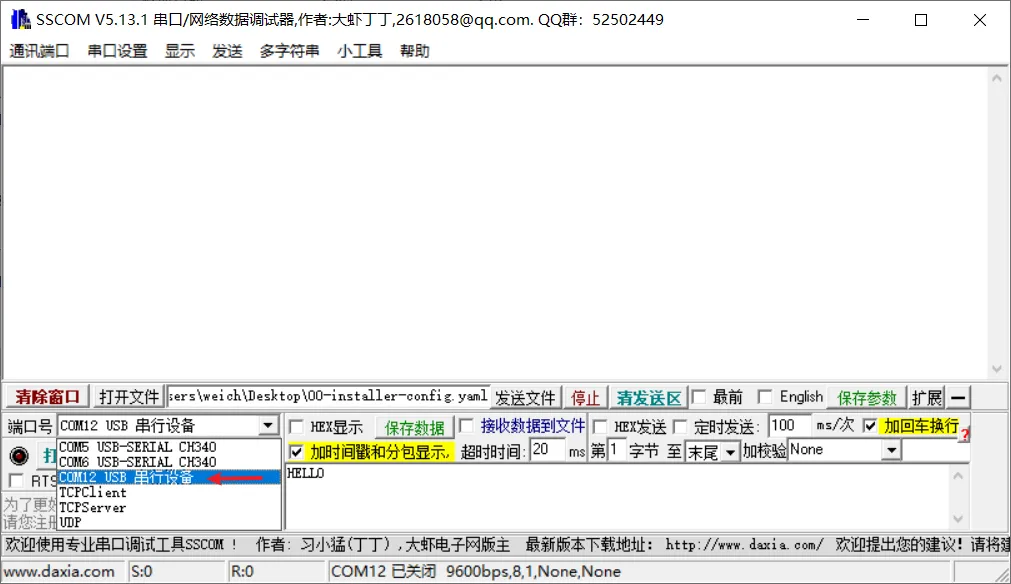

打开PC端的串口调试工具，可以识别出一个USB串行设备，如下：

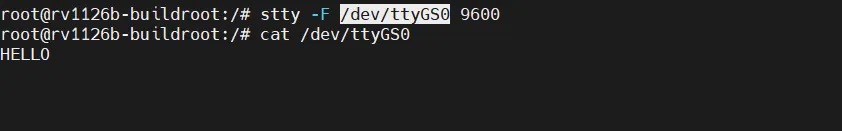

开发板可以通过以下命令设置串口波特率（当前仅支持9600）并发送数据到PC，命令如下：

stty -F /dev/ttyGS0 9600

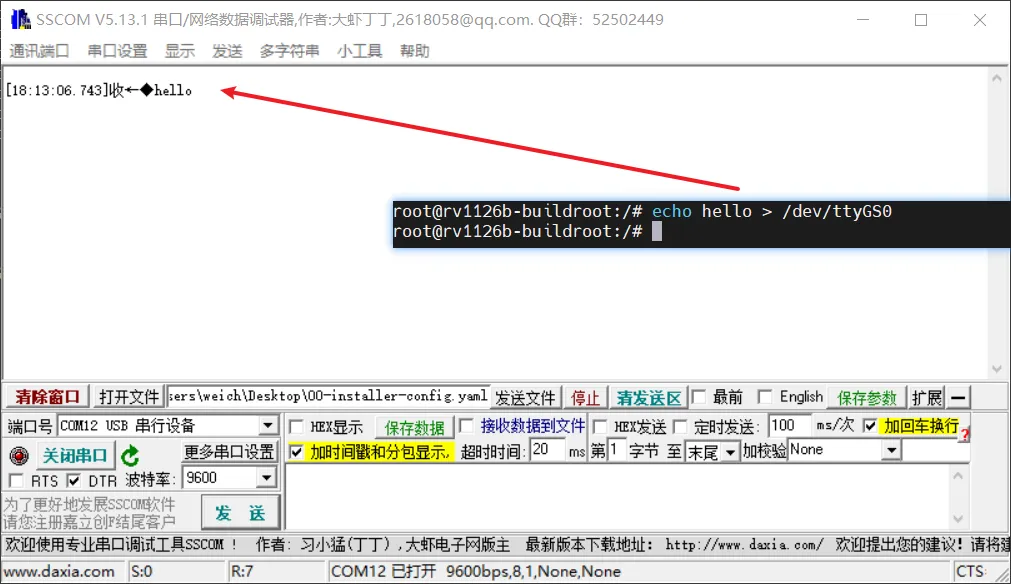

PC端接收数据：

• 内核编译配置

在开发板

/kernel-6.1/arch/arm64/configs/rockchip_linux_evb1126b_v1_defconfig文件中，增加如下配置：

CONFIG_USB_CONFIGFS_MASS_STORAGE=yCONFIG_USB_F_MASS_STORAGE=y

成功添加后重新编译内核，命令如下：

cd ./build.sh kernel

编译成功后，会生成boot.ing，烧录此内核镜像进开发板中：

echo usb_ums_en > /etc/init.d/.usb_configecho "ums_block=/dev/block/by-name/userdata" >> /etc/init.d/.usb_config/usr/bin/usbdevice restart

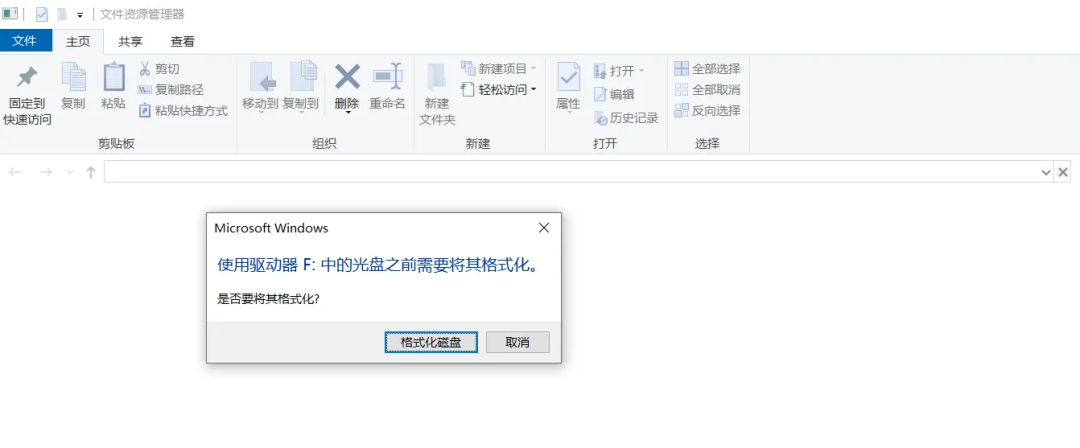

成功后，可以在PC上看到一个新的盘符，由于磁盘分区格式默认是ext4格式，Windows系统无法正常挂载，提示格式化如下：

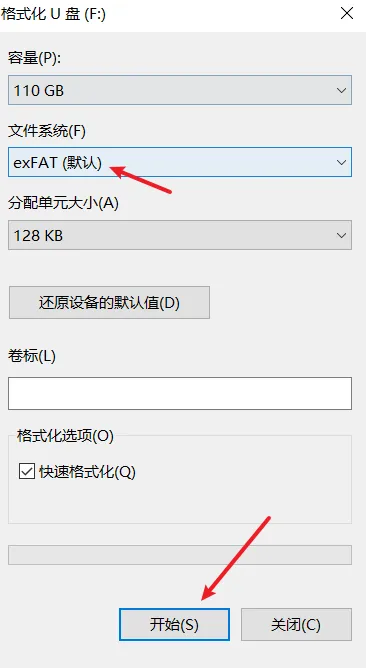

格式成exFAT格式：

• UMS功能测试

格式化后的磁盘，新建一个测试文件test.txt。

执行如下命令取消默认的userdata分区挂载，以exFAT格式挂载userdata分区：

umount /userdata/mount -t exfat /dev/mmcblk0p9 /userdata/

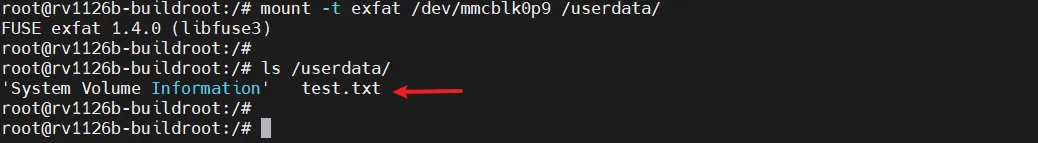

在开发板系统上，可以访问到Windows电脑端创建的测试文件：
