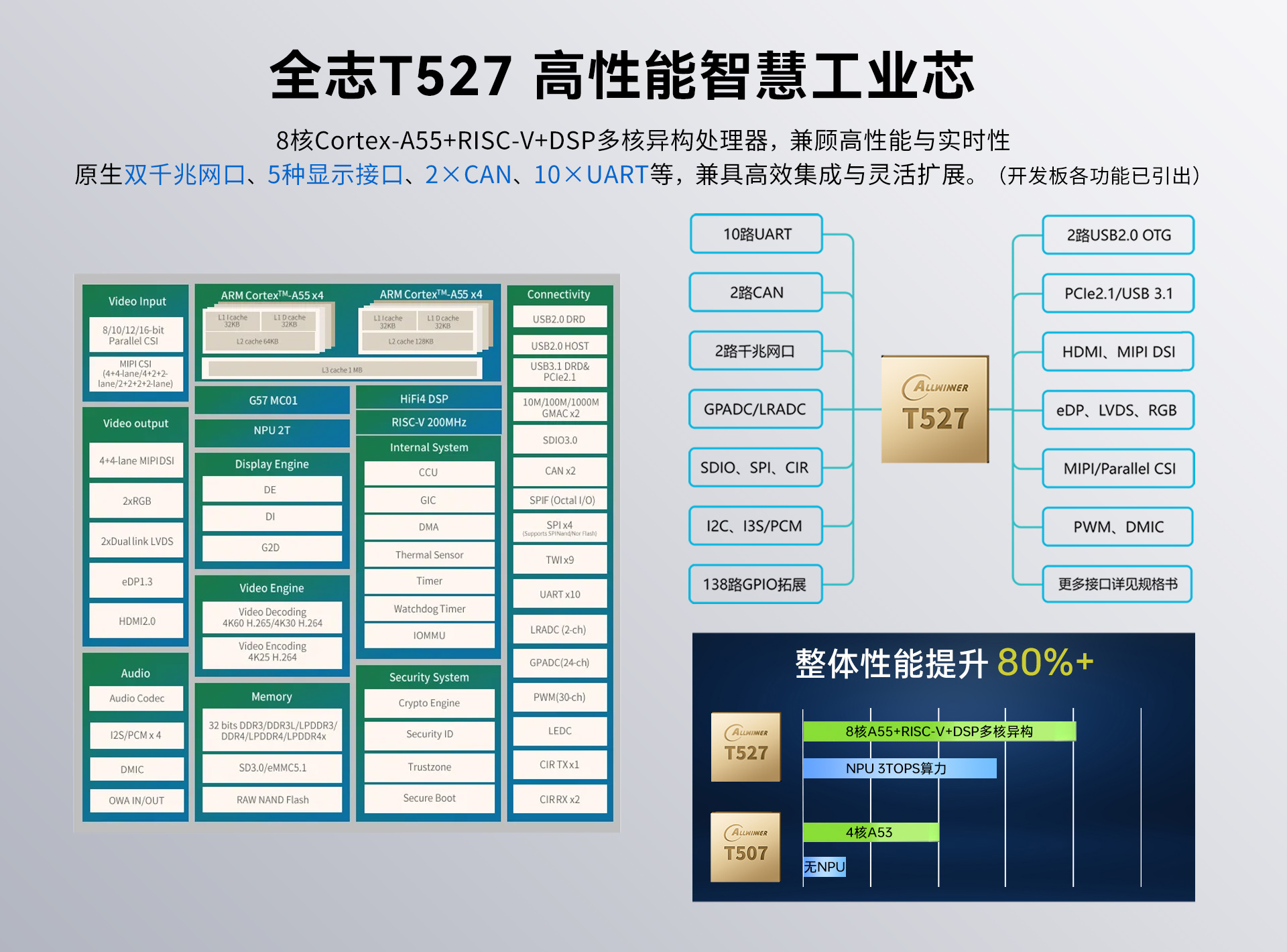

SoC系统芯片

全志Allwinner T527M02X0DCH

CPU

8核 ARM [email protected]

DSP

HIFI4 Audio DSP@600MHz

RISC

RISC-V@200MHz

GPU

ARM Mail-G57 MC1

VPU

H.265 4K@60fps解码

H.264 4K@60fps解码

H.264 4K@25fps编码

内存

2GB/4GB LPDDR4/4X

存储

16GB/32GB/64GB/128GB eMMC

硬件参数

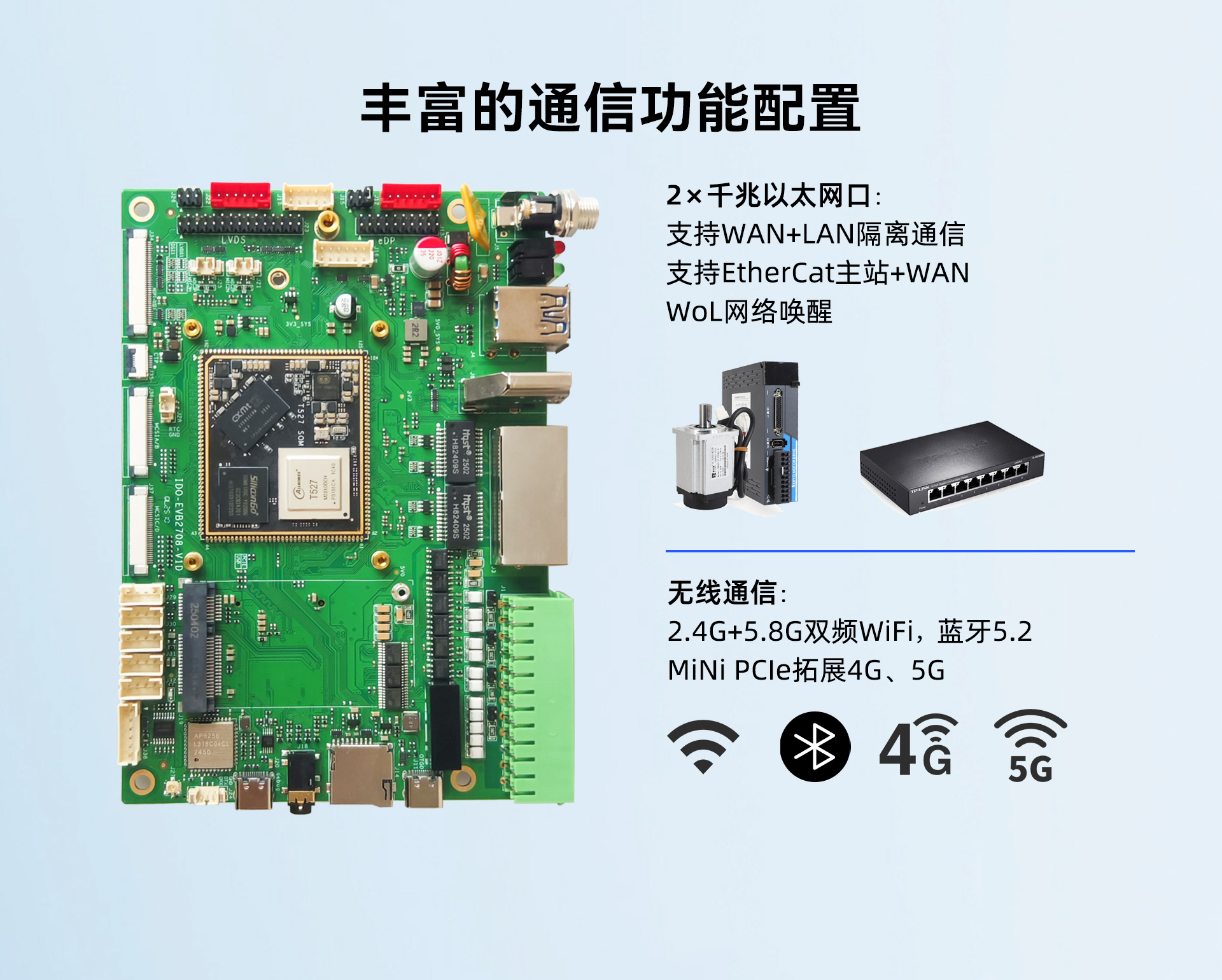

以太网络

2 × 千兆以太网口

无线网络

支持双频2.4G/5.8G，802.11 a/b/g/n/ac，WiFi5

支持BT5.2

1 × Mini-PCIe 扩展 4G/5G通信

显示接口

视频输出：

1 × HDMI2.0接口，支持4K@60FPS输出

1 × MIPI DSI接口，支持1920x1200@60FPS输出

1 × eDP1.3接口，支持4K@30FPS输出

1 × Dual LVDS接口，支持1920x1080@60fps输出

视频输入：

2 × MIPI CSI（支持组合 2×4lane、4+2+2-lane，4×2lane）

音频接口

1 × HDMI 音频输出

1 × Speaker，左右双声道喇叭输出（4Ω3W）

1 × 耳机输出（CTIA）

2 × 麦克风板载音频输入

USB

1 × TypeC（USB2.0 OTG0）

1 × USB3.1 （TYPE-A座子,与PCie2.1二选一，默认USB3.1功能）

1 × USB2.0 （TYPE-A座子）

2 × USB2.0 （PH-4P插座）

PCIe2.1/USB 3.1

1 × PCIe2.1（仅支持 RC 模式，1-lane，5Gbp）

1 × USB3.1（DRD mode，5 Gbit/s）

PCIe2.1/USB 3.1 复用功能/二选一

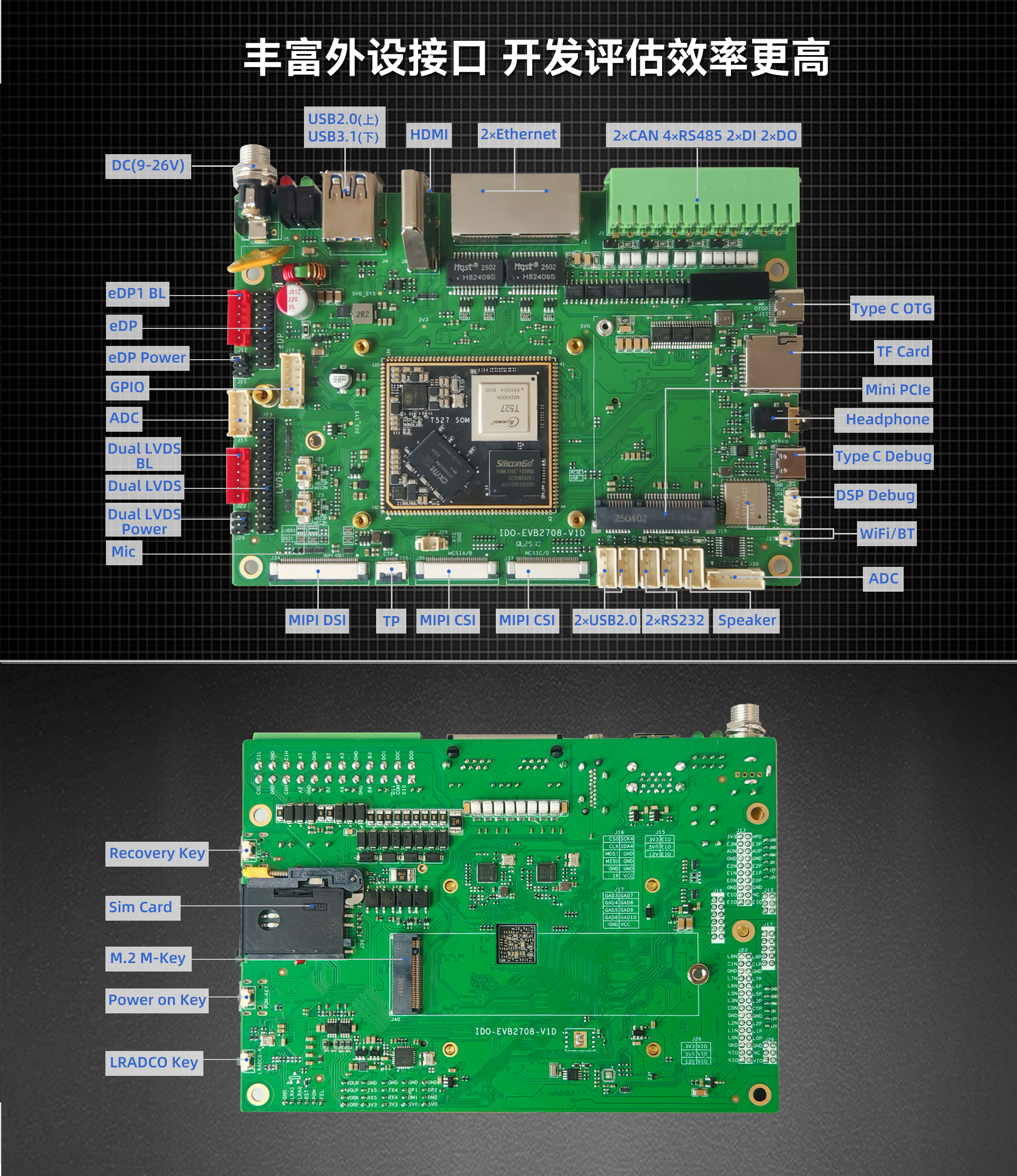

扩展接口

1 × Debug（Type C座子）

2 × RS232

4 × RS485

2 × CAN

1 × SPI

2 × I2C

8 × ADC

1 × FEL（烧录按键）

1 × POWER-ON（开关机按键）

其他参数

尺寸

145mm × 102mm
