瑞芯微RK平台视频硬解排障指南｜编解码、GStreamer与零拷贝全解析

硬解/硬编失败：MPP错误码与日志

MPP（external/mpp/）是VPU的用户态库，核心是RK_MPI接口（external/mpp/inc/rk_mpi.h），解码在mpp/codec/dec、编码在mpp/codec/enc。MPP返回的错误码定义在external/mpp/inc/mpp_err.h：

• 调试手法

MPP 支持运行时日志/调试开关（mpp_dec_debug.h/mpp_enc_debug.h里定义了可开关的调试位），通过环境变量打开能看编解码内部流程。遇到"硬解失败"先看返回的错误码落在哪类，再回查参数/码流/buffer。

• 板上排查（adb直连）

先用MPP官方自带mpi工具跑一遍硬编硬解，确认VPU通路本身通不通（触觉智能RK3576开发板+Debian Bookworm实测：-t 7表示H.264，-n控制帧数，退出码0即成功）：

# H.264 硬编：-t 7 表示 H.264，-n 30 编码 30 帧后退出，产物 /tmp/t.h264adb shell mpi_enc_test -w 1280 -h 720 -t 7 -n 30 -o /tmp/t.h264# H.264 硬解：解 200 帧，退出码 0 表示硬解成功adb shell "mpi_dec_test -t 7 -n 200 -i /tmp/t.h264; echo $?"

失败时先看返回码落在哪一类，其中MPP_ERR_TIMEOUT优先查dmesg里VPU是否超时复位——RK3576实测在解码任务异常时内核会自动复位硬件并打日志，这是超时类错误最直接的证据：

adb shell dmesg | grep -iE "mpp_rkvdec|rkvdec|vpu"# RK3576 实测输出（硬解任务超时 → 内核自动复位 VPU）：# mpp_rkvdec2 27b00100.rkvdec: session 6 task 8321 irq_status 0xf0000002 timeout 0 abort 0# mpp_rkvdec2 27b00100.rkvdec: resetting...# mpp_rkvdec2 27b00100.rkvdec: reset done

想看编解码内部流程，用环境变量打开MPP调试位（mpp_debug / mpp_dec_debug / mpp_enc_debug，bitmask取值见osal/inc/mpp_debug.h，如0x4=MPP_DBG_INFO、0x400=MPP_DBG_DUMP_OUT）。注意：是否有输出取决于编译时是否开启对应调试宏，release预编译包可能无输出，此时以错误码+dmesg为准：

adb shell "mpp_dec_debug=0x404 mpi_dec_test -t 7 -n 30 -i /tmp/t.h264"adb shell "mpp_enc_debug=0x404 mpi_enc_test -w 1280 -h 720 -t 7 -n 30 -o /tmp/t.h264"

GStreamer管道排障：elements与协商

RK的GStreamer插件在external/gstreamer-rockchip/gst/：gstmppvideodec.c（mppvideodec）、gstmppjpegdec.c、gstmpph264enc.c、gstmpph265enc.c、gstmppvp8enc.c、gstkmssrc.c、ximagesink.c等。

管道调试通用手段：GST_DEBUG分级打开看内部，gst-inspect-1.0 mppvideodec看元素能力，gst-launch-1.0 --gst-debug-level=2定位哪一环协商失败。

板上排查（adb直连）：先确认插件有没有注册、元素能力是什么，再跑一条硬解管道看是否真的走mpp——实测日志出现gstmppdec / "RGA enabled即走硬件：

# 1) 插件是否注册 / 元素能力（HEVC、AVC、VP8、VP9 硬解）adb shell gst-inspect-1.0 mppvideodec# 2) 硬解管道验证：fakesink 只解码不渲染adb shell GST_DEBUG=2 gst-launch-1.0 filesrc location=/tmp/t.h264 ! h264parse ! mppvideodec ! fakesink#    实测关键日志（走 mpp 硬解 + RGA 格式转换）：#    WARN mpp gstmpp.c:121:gst_mpp_use_rga: RGA enabled#    WARN mppdec gstmppdec.c:625:gst_mpp_dec_get_frame: MPP is not able to generate pts

协商失败（报not negotiated / can't link）时，把GST_DEBUG开到2并grep关键字，定位是哪一环caps对不上：

adb shell GST_DEBUG=2 gst-launch-1.0 filesrc location=/tmp/t.h264 ! h264parse ! mppvideodec ! fakesink 2>&1 | grep -iE "not negotiated|can.t link|ERROR"

零拷贝/dmabuf：为什么反而卡

零拷贝是指数据在MPP buffer、显示、GPU之间用dmabuf传递，不做CPU拷贝，省内存与带宽（官方见Linux_DMABUF_CN.pdf、MPP的buffer接口 mpp_buffer.h）。

"零拷贝反而卡"通常是这几类情况：

• buffer类型没对上

  上游要dmabuf，实际给了普通内存，触发隐式拷贝——先确认buffer是不是真dmabuf（gst-inspect caps 里的memory类型）；

• fd生命周期/同步问题

  dmabuf fd 没正确export/import、没处理fence，出现卡顿或花屏；

• 走错路径

  有些环节仍fallback到拷贝路径（如格式不支持零拷贝）——性能对比即可发现。

排查零拷贝问题先确认"到底走没走零拷贝"（看内存类型、看是否还有memcpy），再看fd/同步。GStreamer侧gstmppallocator.c / gstkmsallocator.c就是RK的dmabuf分配器实现。

板上排查（adb直连）：先看元素输出的caps里有没有memory:DMABuf——RK3576实测mppvideodec输出支持video/x-raw(memory:DMABuf)且带arm-afbc: 1（AFBC帧缓冲压缩，进一步省带宽），说明零拷贝路径已具备：

# 确认元素是否支持 dmabuf 输出（RK3576 实测支持）adb shell gst-inspect-1.0 mppvideodec | grep -E "DMABuf|arm-afbc"# 实测输出：# video/x-raw(memory:DMABuf)#     arm-afbc: 1     ← AFBC 帧缓冲压缩，进一步省带宽# 管道中强制 dmabuf 输出：下游若只认普通内存，GStreamer 会自动拷贝（性能掉点就在这里）adb shell gst-launch-1.0 filesrc location=/tmp/t.h264 ! h264parse ! mppvideodec ! "video/x-raw(memory:DMABuf)" ! fakesink

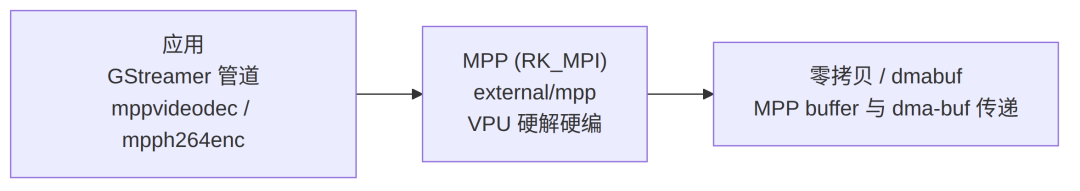

多媒体排障按层走：硬解/硬编失败先看MPP错误码（mpp_err.h）再查参数/码流/buffer→GStreamer管道跑不起来用GST_DEBUG定位协商 → 零拷贝异常确认是否真走了 dmabuf。每层都有可查的日志与接口。

RK3576板端实测记录

以下环境触觉智能Purple Pi OH2（RK3576开发板）+Debian Bookworm（内核 6.1.99，arm64）上通过adb直连执行，本文三层结论均得到验证；每一条都可在你的板上直接复制运行：

• 官方文档依据

docs/cn/Common/MPP/Rockchip_Developer_Guide_MPP_CN.pdfdocs/cn/Linux/Multimedia/Rockchip_User_Guide_Linux_Gstreamer_CN.pdfRockchip_User_Guide_Linux_Rockit_CN.pdfdocs/cn/Common/MEMORY/Rockchip_Developer_Guide_Linux_DMABUF_CN.pdf。

• SDK源码依据

external/mpp/（mpi.cpp、mpp/codec/{dec,enc}、inc/{rk_mpi.h, rk_mpi_cmd.h, mpp_buffer.h, mpp_frame.h, mpp_packet.h, mpp_task.h, mpp_err.h, mpp_log.h}）external/gstreamer-rockchip/gst/（gstmppvideodec.c、gstmppjpegdec.c、gstmpph264enc.c、gstmpph265enc.c、gstmppvp8enc.c、gstkmssrc.c、gstmppallocator.c、gstkmsallocator.c）
