瑞芯微RK平台开发必备|从编译到启动全链路排障手册

一次完整的开发闭环是「编译→烧录→升级→分区→启动」。这套链路每换一段都可能出问题，而每一段都有它自己的「证据」（报错信息、工具输出、日志、分区表）。本文基于触觉智能RK3576开发板Purple Pi OH2配套的Linux6.1SDK，把这条链路从头到尾过一遍，问题、根因、命令串成一套，遇到卡点按段排查即可。

五个环节里，环境报错看check-*.sh、烧录失败看工具与 Loader/MaskRom模式、升级看misc引导与升级包、分区看parameter.txt与rootfs:grow、启动卡死看日志阶段标志。关注「触觉智能」公众号，回复关键词“客服”，联系客服即可获取瑞芯微RK开发板/核心板相关资料，可对接技术支持团队，咨询项目选型与项目需求。

关注触觉智能，可获赠RK3576开发板折扣。机会有限，先到先得！接下来开始正文。

编译环境都装好了，为什么一编译就报错？

别急着怀疑代码——这套SDK在动手编译前会先给环境做一次"体检"，绝大多数报错信息里，其实就写着答案。

拿到RK3576 Linux6.1 SDK 后第一件事不是改代码，而是先把编译环境对齐。这套 SDK（K1 新一代布局）内置了一套自动环境检查：每次 ./build.sh 或 make 启动时都会先跑 check_sdk，再按你选择的组件（内核 / Debian / Buildroot / Yocto…）分别跑对应的 check-*.sh。报错不是"玄学"，而是这套检查脚本吐出来的结构化信息。报错信息里一般就带着解法：装哪个包、换哪个版本、改哪个目录权限。

• 这套 SDK 的"先体检，后编译"机制

入口在 device/rockchip/common/scripts/build.sh 的 main()：

这些 check-*.sh 全部位于 device/rockchip/common/scripts/ 下。所以排查"编译报错"的第一步，是先读懂报错是哪个检查脚本吐出来的，而不是直接去翻 Makefile。

官方依据：SDK 编译流程见 docs/cn/Rockchip_Developer_Guide_Linux_Software_CN.pdf 与根目录 README.md（Quick Start 五步：make help → make rockchip_defconfig → make menuconfig → make → 烧 output/firmware/update.img）；环境检查机制以 device/rockchip/common/scripts/check-*.sh 源码为准。

• 一张表看懂环境报错（错误信息 → 原因 → 解法）

下表所有"报错关键字 / 解法"均直接摘自 SDK 源码（check-sdk.sh、check-kernel.sh、check-debian.sh、check-package.sh、build.sh），不是网上总结的通用经验。

• 最容易踩的三个坑

第一坑：权限 / 目录不对，脚本直接拒跑

最典型的是用 sudo 或换用户编译。SDK 在 check-sdk.sh 里用 stat --format %U 取 SDK 属主，再和当前用户对比，不一致就报 Current user is not the owner of SDK source!。另外源码分区必须是 ext4/f2fs/btrfs——如果 SDK 解压在移动硬盘（NTFS）上，会直接报"请移到 ext4 分区"。

第二坑：版本"装了"但"太老"

这类报错最容易让人困惑：包明明装了啊。SDK 的检查不是"装了没"，而是验证关键能力，例如：

• lz4：跑 lz4 -h | grep favor-decSpeed，旧版没有这个特性就报错并建议装 v1.9.4；
• python3：直接拿 kernel/scripts/mkbootimg 试跑，跑不动就报"too old"；
• mke2fs：必须支持 -d 选项；
• qemu-user-static：要能配合 bookworm 的 ldconfig 跑起来，否则提示换 qemu-8.0。

第三坑：只编译内核 vs 全量编译，需要的包不一样

只编内核，检查的是 check-kernel.sh（flex、libssl-dev、libgmp-dev、libmpc-dev、libncurses-dev 等）；一旦加编 Debian 根文件系统，就触发 check-debian.sh（debootstrap、qemu-user-static、binfmt-support、live-build）。很多人在内核编过后以为环境没问题，结果 buildroot/debian 阶段又报新错——因为那是另一组检查脚本。Buildroot 还要 expect（unbuffer），Yocto 要 zstd。

• 别等报错，先主动自查

# 1. 编译前先看帮助，确认选择路径make helpmake rockchip_defconfig   # 或 ./build.sh rk3576:# 2. 关键包快速自查which python3 rsync gcc g++ flex debootstrap fakeroot zstd unbufferlz4 -h | grep favor-decSpeed   # 看 lz4 能力dpkg -l | grep -E "libssl-dev|libgmp-dev|libmpc-dev|libncurses-dev|qemu-user-static|live-build"# 3. 确认 SDK 属主与分区stat -c '%U' . 2>/dev/null        # 应与当前用户一致findmnt -fnu -o FSTYPE -T .        # 应是 ext4/f2fs/btrfs

如果环境检查和命令都对，编译仍报错，那才进入"看构建日志"阶段——日志统一在 output/log/ 与 output/sessions/ 下，逐行看最终失败的命令。

• 避坑提醒

• 官方 推荐 Ubuntu 22.04；在 Ubuntu 24.04 上编译，官方 SDK Note 特别说明 v1.1.0 增强了 Debian 编译环境的检查与提示、v1.0.1 修复了 24.04 的编译异常——升级 SDK 或用 LTS 系统能少踩很多坑（依据：docs/cn/RK3576/RK3576_Linux6.1_SDK_Note.md）。
• 本 SDK 默认 Debian 12（bookworm）arm64，源码 debian/ubuntu-build-service/bookworm-xfce-arm64/；换其它版本/架构前先看 check-debian.sh 是否支持。
• 编译并行度由环境变量控制（本机示例 NINJAJOBS=48 / MAKEFLAGS=-j48），内存不够时先降并行度再谈其他。

"一编译就报错"在RK3576 Linux6.1 SDK 里几乎都是环境检查拦截的结果，不是代码问题。

处理顺序：

① 看报错来自哪个 check-*.sh；

② 按脚本提示装包/换版本/改权限；

③ 用上文自查命令提前验证；

④ 全量编译前把 kernel + rootfs 需要的包一次装齐。

二、烧录一直失败，是板子坏了还是工具不对？

绝大多数烧录失败，不是板子坏了，而是"设备没进对模式"或"工具没找到设备"。本文给你一张决策流程图。

烧录的本质：板子在Loader模式（或MaskRom模式）下，通过USB的Rockusb协议与PC端工具通信。工具下载镜像到对应分区。所以判断烧录失败，

先回答三个问题：

① 工具找到设备了吗？

② 设备在哪个模式？

③ 烧的是不是和分区匹配的镜像？

工具位置：Linux 用 tools/linux/Linux_Upgrade_Tool/Linux_Upgrade_Tool/upgrade_tool（本 SDK 为 v2.44）；Windows 用图形工具 RKDevTool（SDK Note：v3.36）或命令行 tools/windows/upgrade_tool_v2.44.zip。官方文档：docs/cn/Linux/Recovery/Rockchip_Developer_Guide_Linux_Upgrade_CN.pdf。

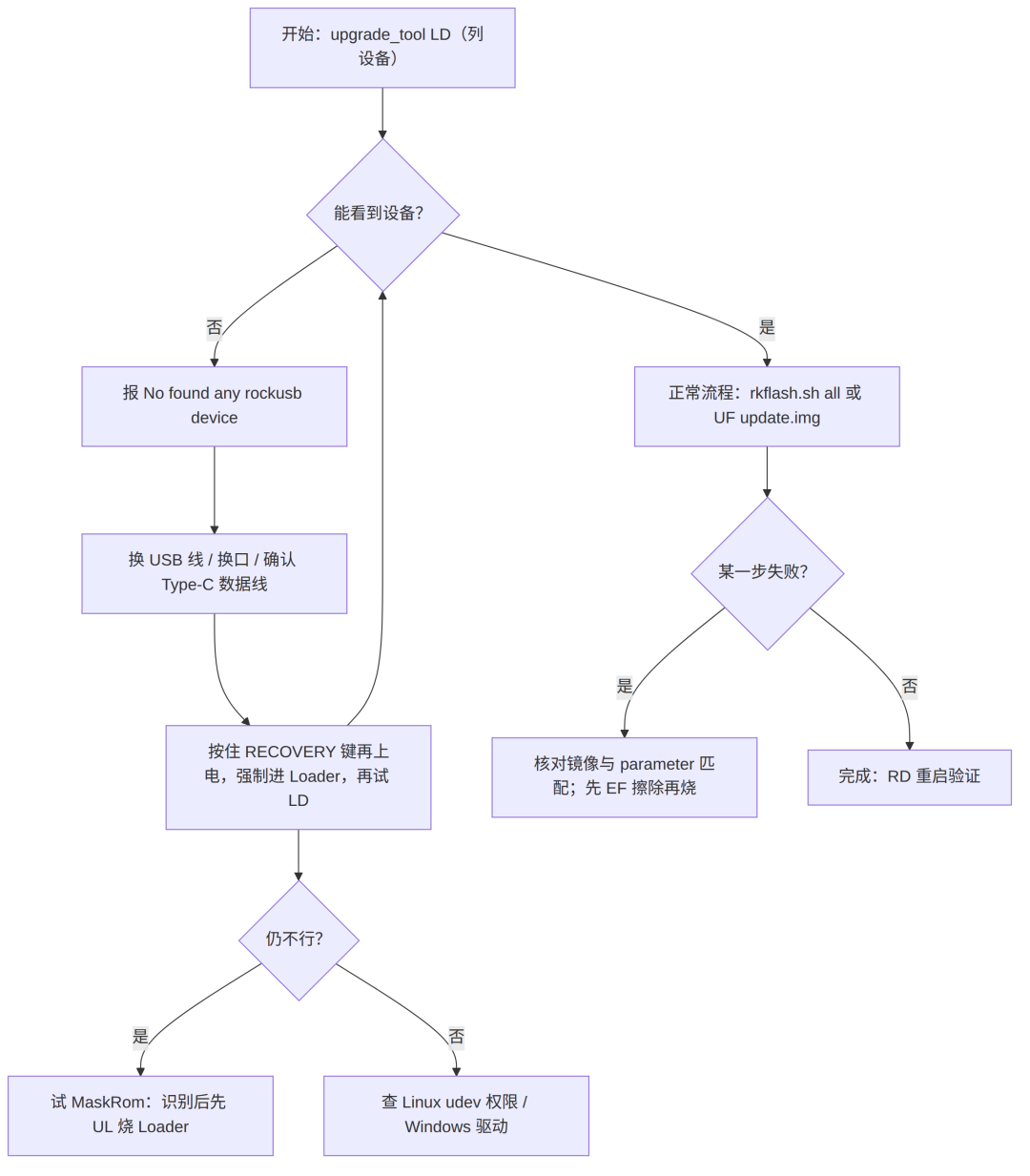

• 烧录失败决策流程图

下面这张图是本文的核心，按顺序走就能定位绝大多数问题：

• 工具的命令集（实测输出）

直接在 SDK 里跑 upgrade_tool -h 就能看到完整命令。常用这几个：

命令	用途
LD	ListDevice 列设备——烧录前第一件事
CD / SD	ChooseDevice / SwitchDevice——多设备时选择
UL	UpgradeLoader——烧 Loader（MaskRom 恢复的第一步）
UF	UpgradeFirmware——一键烧 update.img（推荐，免管分区）
DI -p|-uboot|-trust|-b|-r|-m|-oem|-userdata|-rootfs	DownloadImage 按分区烧单镜像
EF	EraseFlash 擦除 Flash（换分区/换存储前先擦）
RD	ResetDevice 重启设备
PL / RCI / SFI	分区表 / 芯片信息 / 固件信息——确认板型与固件匹配

• 常见失败现象对照表

注：MaskRom与Loader 模式的进入方式、Windows 驱动安装细节以官方 Upgrade_CN.pdf 与 RKDevTool 文档为准（模式机制属 RK 平台通用行为）。

• SDK 自带的烧录脚本：rkflash.sh

SDK已经把整包烧录流程写成了脚本 device/rockchip/common/scripts/rkflash.sh，它直接调用上面的 upgrade_tool。全量烧录（rkflash.sh 不带参数 = all）的执行顺序是：

upgrade_tool ul -noreset $LOADER      # MiniLoaderAll.binupgrade_tool di -p $PARAMETER         # parameter.txt（分区表）upgrade_tool di -uboot $UBOOT         # uboot.imgupgrade_tool di -trust $TRUST         # trust.imgupgrade_tool di -b $BOOT              # boot.imgupgrade_tool di -r $RECOVERY          # recovery.imgupgrade_tool di -m $MISC              # misc.imgupgrade_tool di -oem $OEM             # oem.imgupgrade_tool di -userdata $USERDATA   # userdata.imgupgrade_tool di -rootfs $ROOTFS       # rootfs.imgupgrade_tool rd                       # 重启

支持只烧某一个：./rkflash.sh boot、./rkflash.sh rootfs、./rkflash.sh loader、./rkflash.sh update（一键烧 update.img）、./rkflash.sh erase（擦除）。

镜像在哪：固件输出目录 output/firmware/（即 rockdev）。本 SDK 的 Loader是rk3576_spl_loader_v1.09.107.bin（软链到 u-boot/），boot.img 来自内核构建。

• 实操排查步骤

# 0. 工具与设备cd tools/linux/Linux_Upgrade_Tool/Linux_Upgrade_Tool./upgrade_tool LD          # 看到 Rockusb 设备 = 连接成功# 1. 看不到设备 → 强制进 Loader#    按住 RECOVERY 键 + 复位/上电，然后再次 LD# 2. 进 MaskRom 后先恢复 Loader./upgrade_tool UL /rockdev/MiniLoaderAll.bin# 3. 正常烧录（二选一）./upgrade_tool UF /rockdev/update.img     # 整包，最省事# 或单分区./upgrade_tool DI -p /rockdev/parameter.txt./upgrade_tool DI -b /rockdev/boot.img# 4. 烧完重启./upgrade_tool RD

烧录失败先别怀疑板子，先走完以下4个流程：

① 用 upgrade_tool LD 看工具是否找到设备；

② 找不到就强制进 Loader（RECOVERY 键），再不行考虑进入MaskRom+UL 恢复Loader；

③ 走rkflash.sh all 或 UF update.img 整包烧录最稳；

④ 仍未解决才考虑硬件（换线/换口/换板）。

Recovery 进不去、OTA 刷不上，升级链路哪一环断了？

"进不去 recovery"和"OTA 刷不上"不是同一件事：前者是引导问题，后者是升级包/板端代码问题。本文把升级链路拆成四个环节逐一排查。

一次完整的 OTA/Recovery 升级，由四个环节组成：① recovery 镜像（迷你系统）→ ② misc 分区的引导指令（决定重启后进不进 recovery）→ ③ 板端升级代码（rkupdate，实现 Rockusb）→ ④ 升级包 update.img（打包了哪些分区）。逐环节确认，失败就能定位到具体一环。

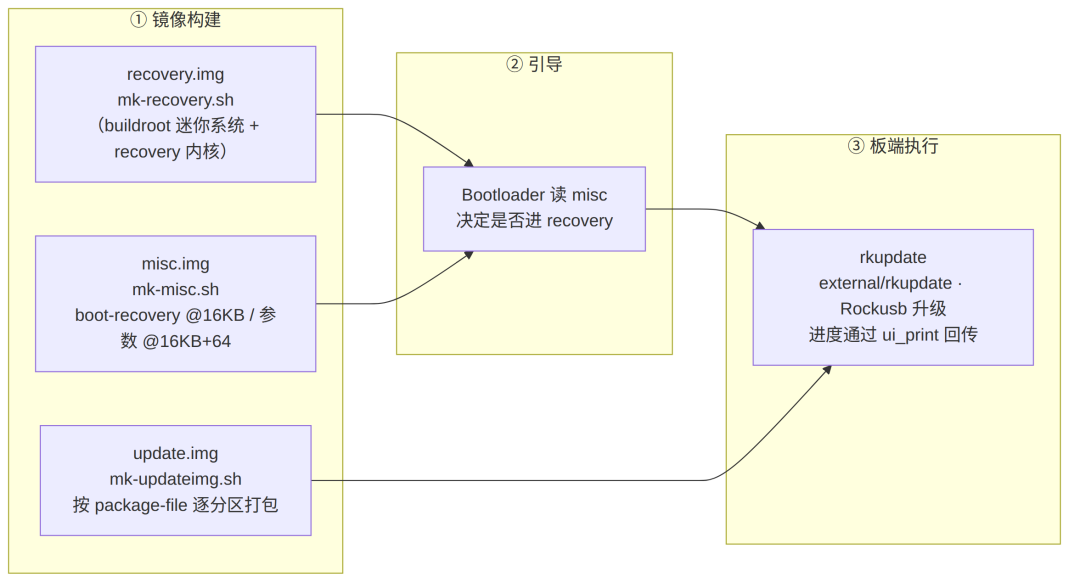

• 升级链路全景

• 环节①：recovery 镜像从哪来

recovery不是内核的一部分，而是 SDK 单独构建的一个极简 Buildroot 系统 + recovery专用内核，最终打包成一个 FIT 镜像。构建入口是

 device/rockchip/common/scripts/mk-recovery.sh：

排障点：烧录前先确认 output/firmware/recovery.img 存在且是最近一次 ./build.sh recovery的产物。recovery分区在parameter里固定为128MB（见下），镜像别超。

• 环节②：怎么进 recovery——misc 分区的秘密

重启后会不会进 recovery，由 misc 分区的内容决定。device/rockchip/common/scripts/mk-misc.sh 生成 misc.img：

• misc.img 只有 48KB（truncate -s 48k），分区本身是 4MB；
• 若配置 RK_MISC_RECOVERY，会在 偏移 16KB 写入 "boot-recovery"，偏移 16KB+64 写入 recovery\n<参数>——bootloader 读 misc 看到这些指令就会进 recovery；
• 若配置 RK_MISC_BLANK，生成的是空白 misc——重启直接进正常系统。

排障点：本 SDK 默认 RK_MISC_BLANK=y（见 output/final.env）。所以"重启直接进 recovery"对烧入的固件不生效是正常的——要么用系统里的 reboot recovery 指令（由升级脚本写 misc），要么在 recovery 模式下按组合键/用升级工具。

• 环节③：板端升级代码 rkupdate

进入 recovery 后，真正"刷分区"的是 external/rkupdate ——一套在板端实现 Rockusb 协议的 C++ 代码（RKComm.cpp 管 USB 通信、Upgrade.cpp 管升级流程、RKDevice.cpp 管设备枚举）。它的 main.cpp 会把进度通过管道回传给 recovery 界面：ui_print <文本>、set_progress / progress。

排障点：U 盘升级/ADB 侧载失败时，看板端日志里 rkupdate 是否启动、Rockusb 枚举是否成功、进度回调是否在走；卡住往往是 USB 枚举或镜像读取问题。

• 环节④：升级包 update.img

device/rockchip/common/scripts/mk-updateimg.sh 用 tools/linux/Linux_Pack_Firmware/rockdev 打包 update.img。它先读 parameter.txt 生成 package-file（每行一个"分区 → 镜像"），然后按分区逐个打进去：parameter / bootloader / uboot / trust / boot / recovery / misc / oem / userdata / rootfs。

• A/B 分区

  对 system_a/system_b 这类分区，打包 ab-ota 类型时跳过 _b 分区（backup 分区标记为 RESERVED 不打）。

• OTA 开关

  SDK 配置 RK_UPDATE=y、RK_OTA_PACKAGE_FILE_DEFAULT=y。

排障点："OTA 刷不上"先查升级包本身：用 upgrade_tool SFI update.img 看固件信息、分区是否与目标 parameter 一致；A/B 升级看槽位切换（misc/bootloader_message）是否正确。

• 排障对照表

升级失败按链路定位：进不去 recovery → 查 recovery.img 是否构建/烧录、misc 引导指令（boot-recovery）是否写入、是否用 reboot recovery；OTA 刷不上 → 查板端 rkupdate 是否跑通 Rockusb、升级包分区与目标 parameter 是否匹配。两个问题，四个环节，逐个排除即可。

四、分区改了不生效、系统空间不够用？

parameter.txt 是分区布局的唯一真相。改了"没反应"、想扩容"加不进"——基本都是没理解它怎么被消费，以及 rootfs:grow 是怎么吃掉剩余空间的。

parameter.txt 是构建/烧录/打包三处的共同输入：修改后要同时让三处生效——① 重新构建镜像 → ② 重新烧录 parameter 分区 → ③ 重新打包 update.img。只改文件不重烧，当然"不生效"。另外，rootfs 是 grow 分区（吃掉所有剩余空间），想给某个分区扩容，必须同时缩小别的分区，否则空间"加不进去"。

• parameter.txt逐字段拆解

本SDK的默认分区表在 device/rockchip/.chips/rk3576/parameter.txt，实际内容如下：

FIRMWARE_VER: 1.0MACHINE_MODEL: RK3576MACHINE_ID: 007MANUFACTURER: RK3576MAGIC: 0x5041524BATAG: 0x00200800MACHINE: 0xffffffffCHECK_MASK: 0x80PWR_HLD: 0,0,A,0,1TYPE: GPTGROW_ALIGN: 0CMDLINE: mtdparts=:0x00002000@0x00004000(uboot),0x00002000@0x00006000(misc),0x00020000@0x00008000(boot),0x00040000@0x00028000(recovery),0x00010000@0x00068000(backup),0x01400000@0x00078000(userdata),0x00040000@0x01478000(oem),-@0x014B8000(rootfs:grow)uuid:rootfs=614e0000-0000-4b53-8000-1d28000054a9uuid:boot=7A3F0000-0000-446A-8000-702F00006273

关键点：

• 分区布局写在 CMDLINE: mtdparts= 这一行

  。构建脚本 partition-helper 就是 grep "^CMDLINE:" 后解析这一行来生成分区表的。
• 分区格式 0x大小@0x偏移(名字)（@ 前是大小、@ 后是偏移），单位是扇区（512B）。

• 最后一个分区写 -

   表示"无限/grow"，占满剩余空间——这就是 rootfs。
• uuid:boot / uuid:rootfs 给 boot/rootfs 固定 UUID（fstab、内核挂载依赖它）。

• 默认分区换算表（扇区 → 实际大小）

换算：扇区数×512=字节。SDK自带换算函数 rk_partition_size_readable_to_sector()（支持 K/M/G/0x 与 grow）在 partition-helper里。

• 改分区的三种姿势

• "改了不生效"的根因对照表

• 实操：给 rootfs 扩容（示例思路）

# 1. 看当前布局./build.sh print-parts# 2. 进入交互式修改：把 userdata 从 0x1400000 调小（如 8GB）./build.sh mod-parts> resize-part userdata 8G> print-parts   # 确认 rootfs 变大> done# 3. 重新构建并烧录 parameter 分区./build.sh./rkflash.sh parameter     # 或全量 rkflash.sh all# 4. 验证df -h /                    # 看 rootfs 实际大小lsblk                      # 看分区表

分区不生效=没让"重新构建+重烧parameter+重打镜像"三件事同步生效；空间加不进去=忘了rootfs是grow分区，先要给固定分区让路。改分区用mod-parts 自动维护offset，最稳。

开机卡画面，怎么用串口日志确定卡在哪？

卡在开机画面 ≠ 卡在内核。把启动拆成"内核 → rootfs → init"三段，看最后一条日志停在哪个阶段的哪个标志位，就能精确定位。

边界说明：U-Boot 到 "Starting kernel ..." 之前的启动段属引导加载器问题，本系列不讲（见 uboot-series 06）。本文从内核早期日志开始。

• 先确认串口能看到内核日志

RK3576的调试串口与内核console由设备树chosen节点决定。本SDK的板级 bootargs（kernel-6.1/arch/arm64/boot/dts/rockchip/rk3576-linux.dtsi）：

chosen: chosen {    bootargs = "earlycon=uart8250,mmio32,0x2ad40000 console=ttyFIQ0                root=PARTUUID=614e0000-0000 rw rootwait                rcupdate.rcu_expedited=1 rcu_nocbs=all";};

• earlycon=uart8250,mmio32,0x2ad40000：内核早期日志输出口；
• console=ttyFIQ0：正式console（FIQ 调试口）；
• root=PARTUUID=614e0000-0000：rootfs按PARTUUID挂载——正是 parameter.txt里uuid:rootfs=614e0000-0000-...（见 01.04）。

串口要能看到完整日志，需要 CONFIG_SERIAL_8250_CONSOLE=y（defconfig 已开）并且波特率与U-Boot串口一致。

• 三段切分法：找"阶段标志日志"

• 常见卡点对照表

• 实操：抓一份能定位的日志

# 1. 串口工具（minicom/picocom）连调试串口，把完整启动日志存到文件#    波特率要与 U-Boot/内核一致（RK3576 默认调试串口，通常 1500000）# 2. 复现一次开机，保存日志# 3. 本地确认三段标志是否出现grep -E "Booting Linux|Kernel command line" boot.log          # 内核接管grep -E "VFS: Mounted root|Run /sbin/init" boot.log            # rootfs 就绪tail -50 boot.log                                               # 看卡死前最后 50 行# 4. 能进系统但慢/卡：用 dmesg 看本次启动dmesg | grep -iE "error|fail|panic" | head

卡在开机画面时：

① 保证能看到内核日志（earlycon/console、波特率）；

② 看日志尾部的阶段标志——Run /sbin/init 之前卡住是内核/rootfs 问题，之后卡住是 init/系统问题；

③ rootfs 卡死先核对 root=PARTUUID 与 parameter 的 uuid:rootfs 是否一致。
