现场应急必备，无串口工具搞定UART TTL/RS232/RS485接口通信检测

2026-05-26 00:00:00太阳成集团tyc234cc主页16

本文介绍无串口调试工具的情况下，如何在Linux系统中测试UART（TTL电平）、RS232和RS485串口，可适用Ubuntu、Debian、Buildroot主流Linux发行版。

测试TTL与RS232

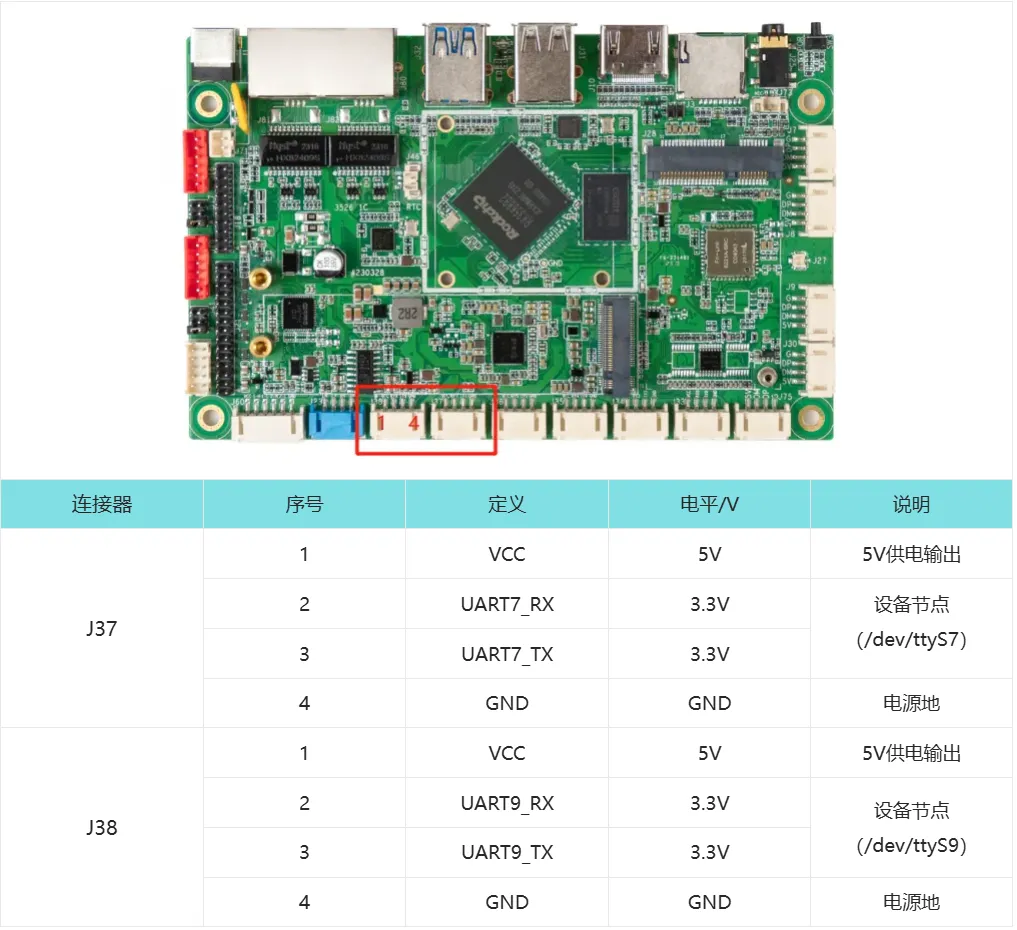

根据主板规格书确认红框处两接口为TTL，准备两根杜邦线将两个接口的TX对应RX接好(交叉连接)。

接下来我们开始测试，以测试TTL为例，注意：RS232测试方法与TTL完全一致，但该方法只能验证两个相同接口之间收发正常，不能区分接口具体是TTL\RS232\RS485。

从以上主板规格书说明,可以看出这两个接口对应的设备节点为/dev/ttyS9 /dev/ttyS7，即通过这两个设备节点操作实际硬件串口。其他各类Linux主板也可通过此思路进行收发测试。

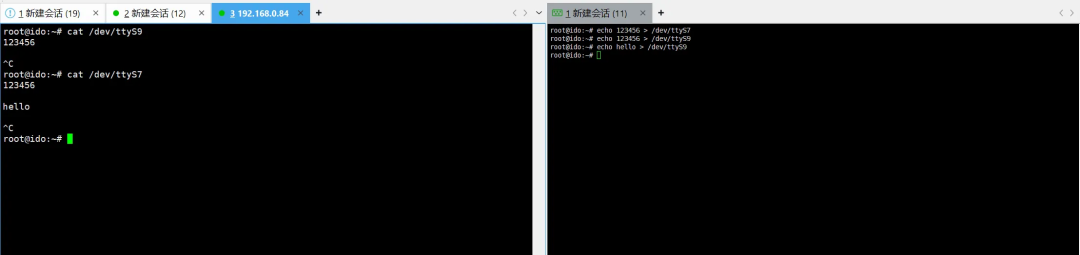

root@ido:~# echo 123456 > /dev/ttyS7	#对ttyS7写数据，表示串口7发送数据 123456root@ido:~# cat /dev/ttyS9	#对ttyS9读数据，表示串口9读取数据root@ido:~# echo 123456 > /dev/ttyS9root@ido:~# cat /dev/ttyS7

通过两根杜邦线即可验证这两个串口的收发功能：

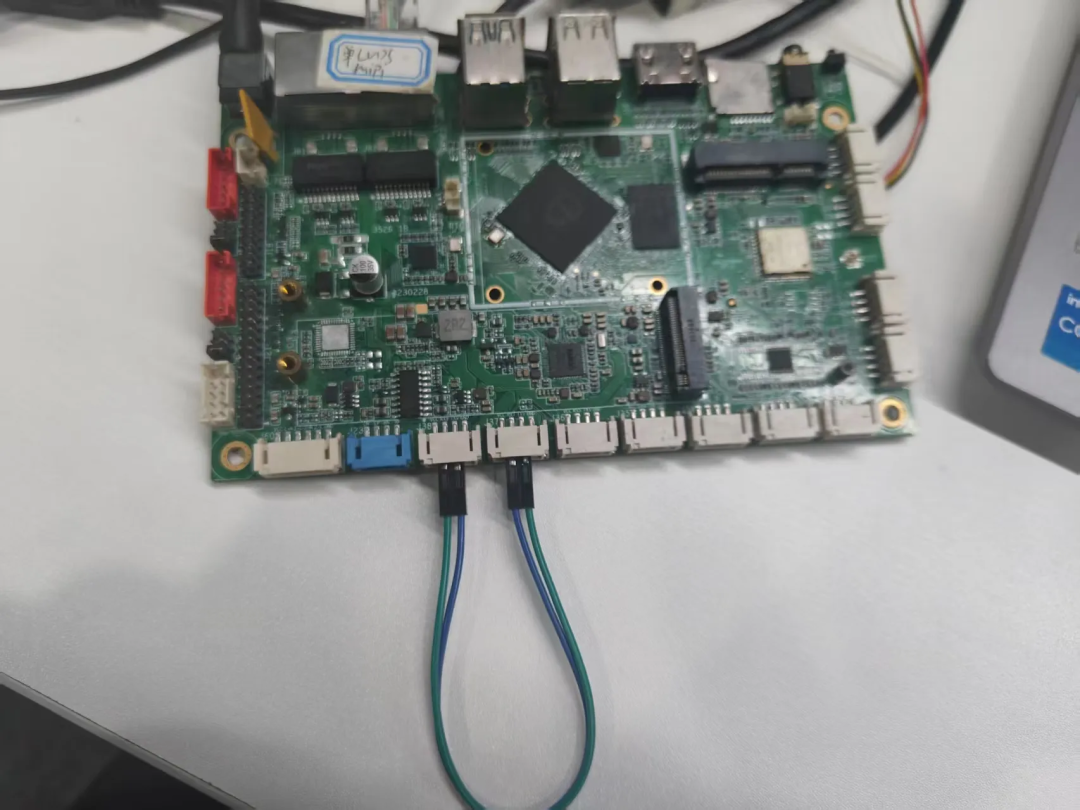

实物连接如下图：

测试RS385

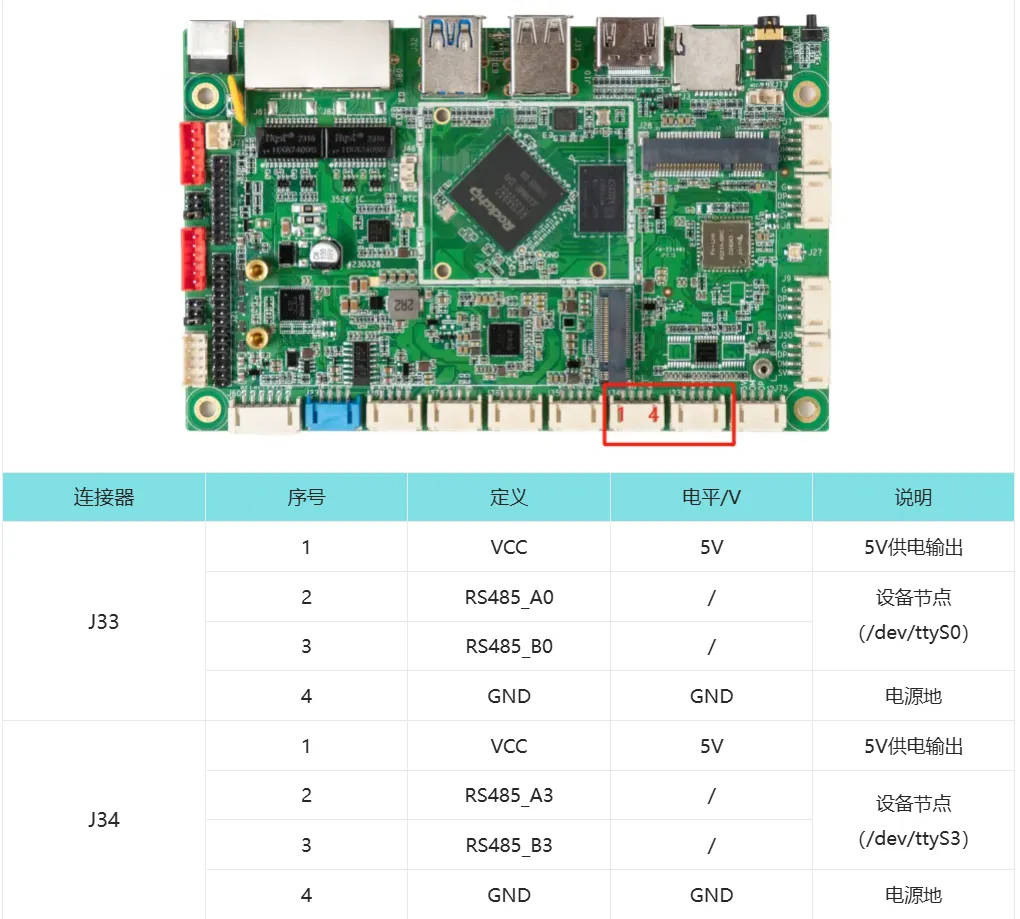

根据SBC3526行业主板主板规格书确认红框处两接口为TTL，准备两根杜邦线将两个接口的TX对应RX接好(交叉连接)。

接下来我们开始测试，根据SBC3526行业主板规格书,可以看出这两个接口对应的设备节点为/dev/ttyS3 /dev/ttyS0，即通过这两个设备节点操作实际硬件串口。

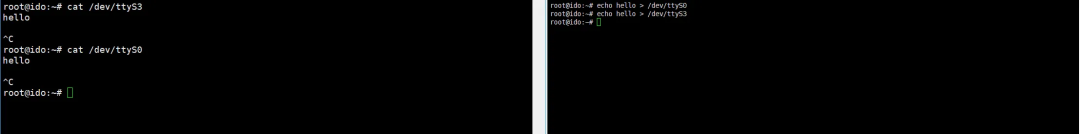

root@ido:~# echo 123456 > /dev/ttyS3 	#对ttyS3写数据，表示串口3发送数据 helloroot@ido:~# cat /dev/ttyS0 	#对ttyS0读数据，表示串口0读取数据root@ido:~# echo 123456 > /dev/ttyS0root@ido:~# cat /dev/ttyS3

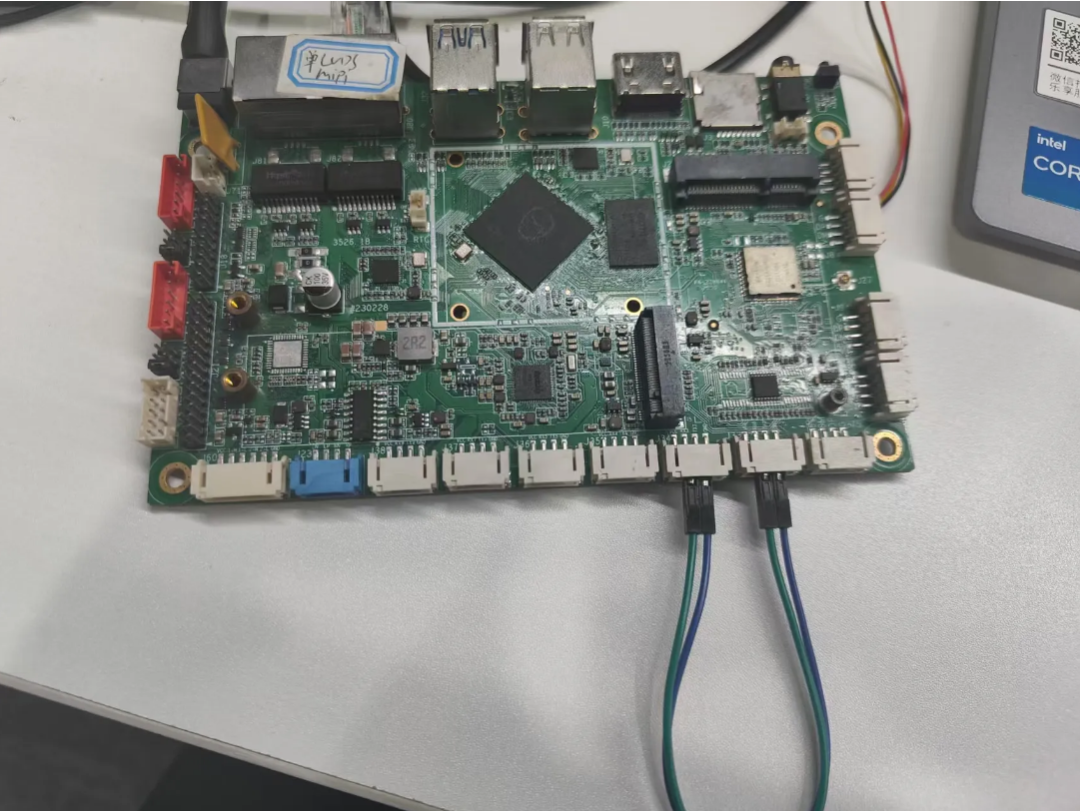

通过两根杜邦线即可验证这两个串口的收发功能：
