RK3506+OneOS赋能，工业电力多通道ADC高速采集解决方案

2026-05-19 00:00:00太阳成集团tyc234cc主页12

本文基于触觉智能RK3506核心板/开发板，分享工业控制、能源电力行业多通道ADC数据采集方案。

本文重点介绍在触觉智能RK3506核心板上，实现的多通道高精度ADC采集SDK。

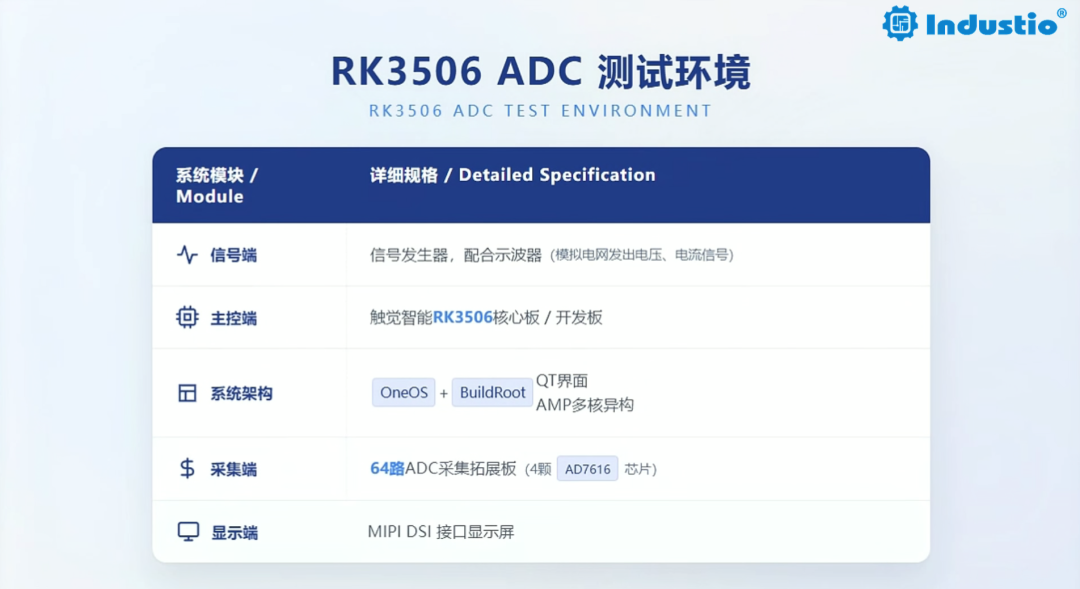

系统体系基于Linux系统（Buildroot+QT）+OneOS（中移物联工业操作系统），结合RK3506特有的AMP多核异构技术，具备低成本、高实时、低抖动特性。可以观看视频，了解整套方案实测数据：

如需购买开发板进行评估验证，购买链接如下：

https://item.taobao.com/item.htm?id=894713325273

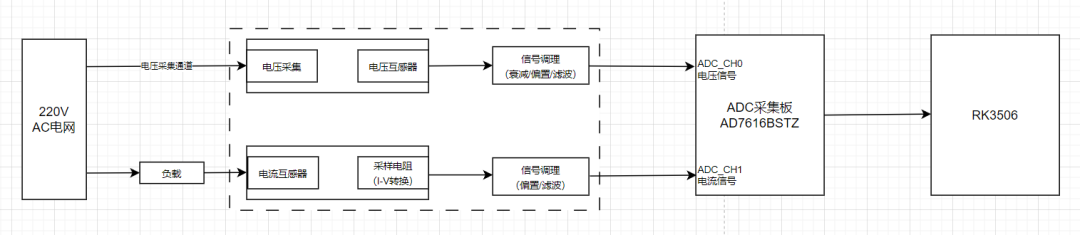

ADC方案架构分析

本SDK针对AD7616这款热门ADC芯片，进行了深度优化，提供一套完整的软硬件协同采集方案。AD7616是一款16位、8/16通道、同步采样的高精度ADC，适用于工业多通道数据采集系统。

触觉智能RK3506基于AMP多核异构技术，3核A7运行Buildroot+QT实现界面显示、M0核搭载OneOS配合AD7616采集完成高实时性 ADC 采集，打造出一套可实时显示数据的低成本解决方案。

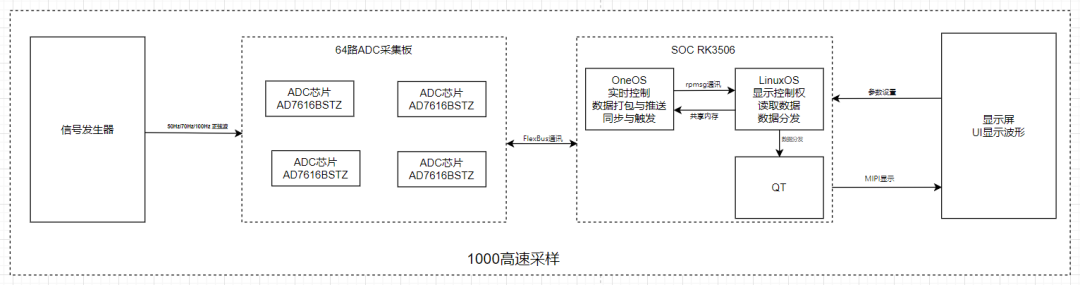

AD7616 AMP工程架构

RK3506 平台优化的 ADC 多通道采集方案SDK架构：

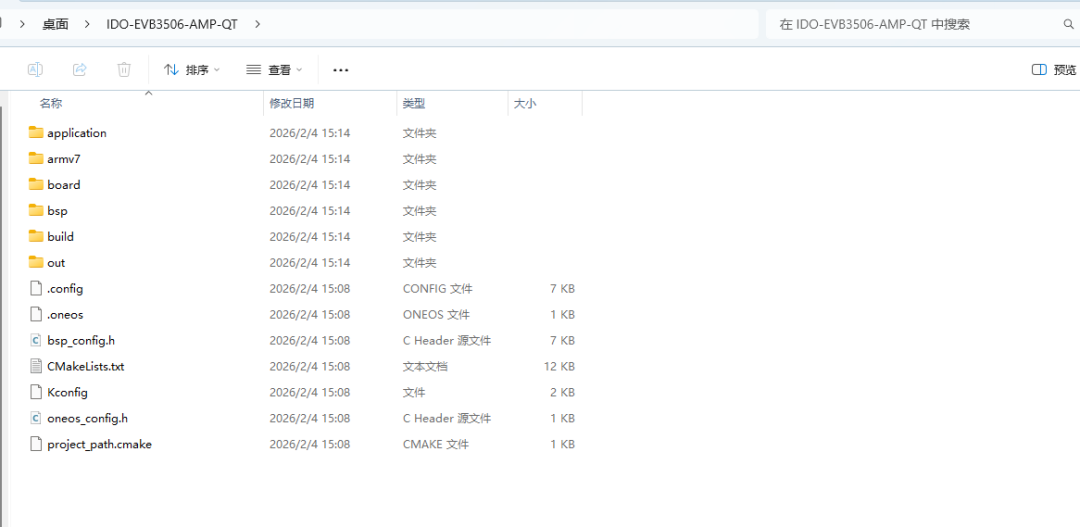

核心目录结构：

IDO-EVB3506-AMP-QT/├── application/          # 应用层代码，包含ADC数据采集与处理逻辑│   ├── ad_7616_rpmsg.c   # RPMSG核间通信实现│   ├── ad7616_data.c     # ADC数据采集核心逻辑│   └── main.c           # 应用主入口├── armv7/                # ARMv7架构相关配置与内核代码│   ├── kernel/          # OneOS内核代码│   ├── .config          # 内核配置│   └── kernel_config.h  # 内核配置头文件├── board/                # 板级支持包│   └── devices/         # 设备驱动层│       ├── dev_ad7616.c # AD7616设备驱动│       ├── dev_can.c    # CAN设备驱动│       └── ...├── bsp/                  # 板级支持包配置文件├── build/                # 构建脚本与配置├── out/                  # 编译输出目录│   ├── oneos.bin        # OneOS二进制镜像│   └── update.img       # 完整烧录镜像├── CMakeLists.txt       # 项目构建配置├── Kconfig              # 功能配置菜单└── oneos_config.h       # OneOS系统配置技术特点：

关键技术特点

专为AD7616优化：驱动支持多通道同步采样，最高采样率可达20KSPS；

【AMP多核架构】

Cortex-A核运行Linux，负责上层应用、网络、显示；
OneOS专责高实时性ADC采集与控制；
双核间通过共享内存进行低延迟、高带宽数据通信；

完整的HAL与BSP：提供统一的硬件操作接口，便于移植到不同硬件平台；

优化的实时流水线：从采样、缓冲、传输到预处理，全链路低延迟设计，满足工业实时性要求（典型响应时间<100µs）；

【性能指标】

支持通道数：8/16通道同步
采样分辨率：16位
单通道最大采样率：20KSPS（总吞吐量）
系统延迟：< 100 µs（从信号输入到应用层可读）

触觉智能RK3506 Linux SDK 架构体系

Linux SDK说明

RK3506 Linux SDK提供系统级开发环境

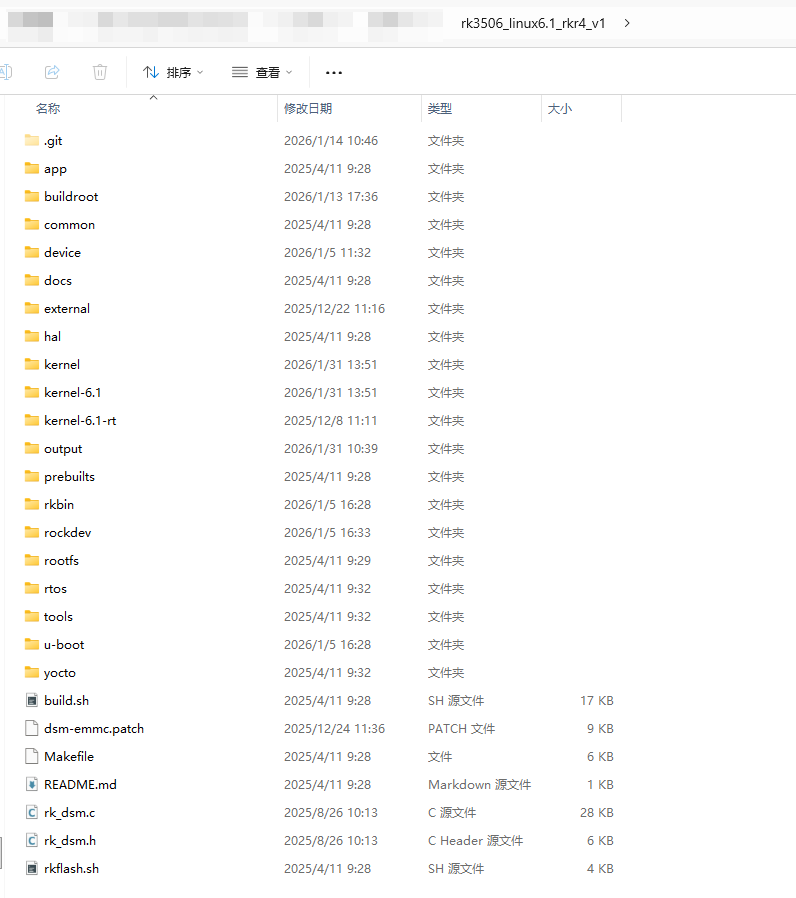

SDK 核心目录结构：

核心组件目录：

├── app   ## 存放上层应用 APP，主要是一些应用Demo├── buildroot  ## 基于 Buildroot（2021）开发的根文件系统├── build.sh -> device/rockchip/common/scripts/build.sh├── common -> device/rockchip/common├── Copyright_Statement.md -> docs/licenses/LICENSE├── debian├── device  ## 存放芯片板级配置以及SDK编译和打包固件的脚本和文件等├── docker.sh├── docs    ## 存放通用开发指导文档、芯片平台相关文档、Linux 系统开发相关文档、其他参考文档等├── external  ## 存放第三方相关仓库，包括显示、音视频、摄像头、网络、安全等├── hal├── kernel -> kernel-5.10  ## 存放 Kernel 开发的代码├── kernel-5.10├── Makefile -> device/rockchip/common/Makefile├── output   ##  存放每次生成的固件信息、编译信息、XML、主机环境等├── prebuilts  ## 存放交叉编译工具链├── README.md -> device/rockchip/common/README.md├── rkbin       ## 存放 Rockchip 相关二进制和工具├── rkflash.sh -> device/rockchip/common/scripts/rkflash.sh├── rockdev -> output/firmware  ##  存放编译输出固件,实际软链接到 output/firmware├── rootfs├── rtos     ## 存放rtos相关源码├── tools    ## 存放 Linux 和 Window 操作系统下常用工具├── u-boot   ## 存放基于 v2017.09 版本进行开发的 U-Boot 代码└── yocto    ## 存放yocto相关编译脚本和代码

关键工具与脚本

build.sh：一键构建脚本，可配置编译内核、uboot、根文件系统并打包成完整镜像。
rkflash.sh：基于Rockchip工具链的镜像烧录脚本。
Makefile：项目级构建管理。

输出目录：

output/ – 编译输出
rockdev/– 可烧录镜像文件
rootfs/ – 根文件系统

QT应用开发框架

轻量级QT 应用架构，运行于Linux用户空间，通过IPC机制与底层的ADC采集服务进行通信，实现数据的可视化展示与分析。

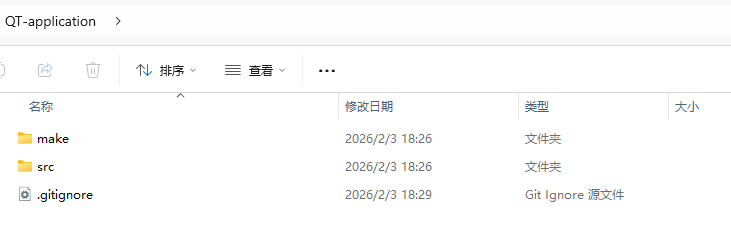

QT 项目结构

qt_demo/├── src/              # 源代码目录│   ├── mainwindow.cpp/.h   # 主窗口逻辑│   ├── adc_client.cpp/.h   # ADC数据服务客户端（IPC实现）│   └── charts/             # 数据图表绘制模块├── ui/               # Qt Designer设计的界面文件 (.ui)├── resources/        # 图标、翻译文件等资源└── make/             # 构建配置 (CMakeLists.txt 或 .pro)

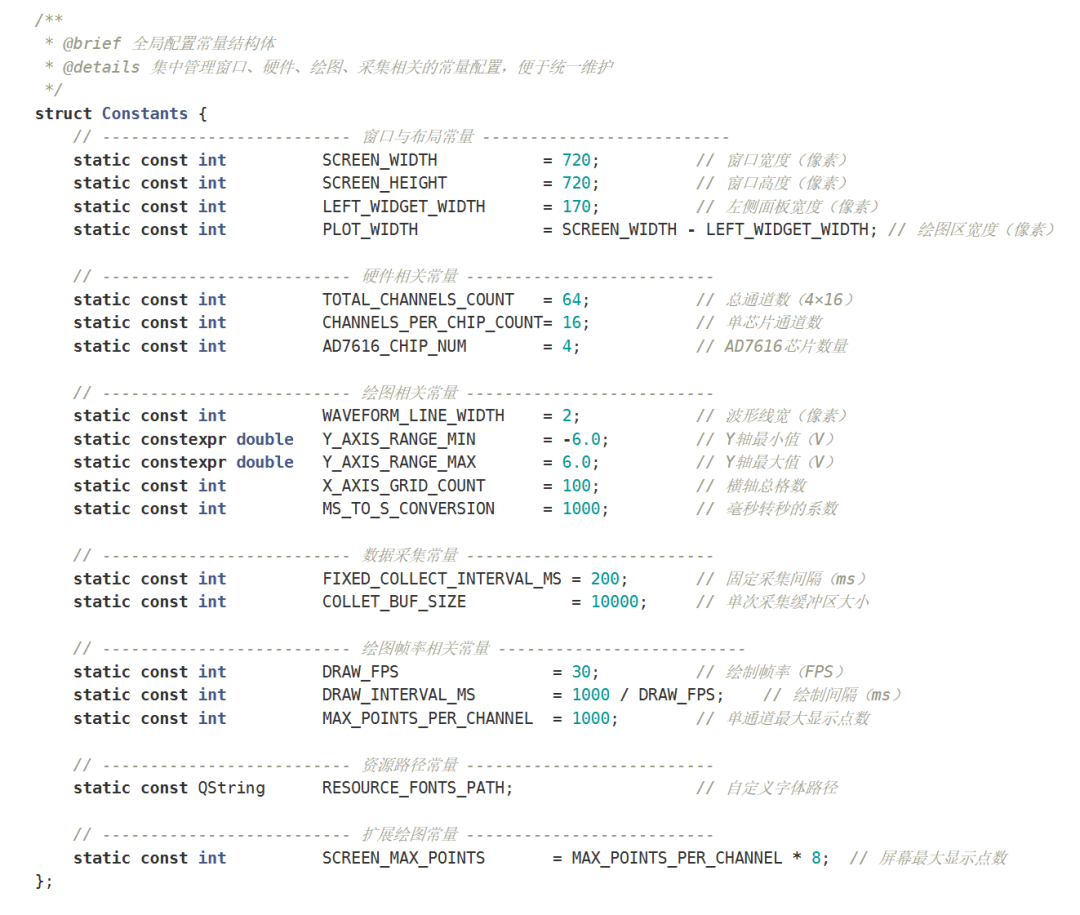

QT-demo UI设计参考
