【RK3576系列】IDO-SOM7608-V2核心板产品介绍/规格书/参数配置 全新升级LPDDR5/5X
✦₊ 关注触觉智能 了解更多
概述
IDO-SOM7608-V2是一款基于瑞芯微第二代8nm高性能AIOT芯片RK3576平台设计的核心板，采用板对板B to B连接器封装。仅40x60mm尺寸上集成了RK3576 SoC, PMIC，LPDDR5/5X , eMMC，并预留UFS存储拓展（默认不贴），通过高速B2B连接器引出RK3576的全部引脚资源。与IDO-SOM7608-V1仅内存区别。
RK3576集成了4核Cortex-A72和4核Cortex-A53及独立M0核；内置了多种功能强大的嵌入式硬件引擎，为AGV，边缘计算，机器人，AI终端，智慧医疗，智慧商显，工控主机提供了优异的性能。产品视频：
IDO-SOM7608-V1与V2仅内存区别，Pin to Pin全兼容，视频提及物料品牌仅举例，各批次有所区别
主要特性
基于RK3576/RK3576J（4核A72+4核A53+M0处理器，6Tops算力NPU），支持100%全国产；
系统支持：Ubuntu、Debian、Buildroot、开源鸿蒙OpenHarmony、安卓Android等操作系统；
尺寸&电压：40×60mm，5.0V电压；
工作环境温度：商业级0℃~+70℃、工业级-40℃~+85℃；
多种屏幕显示接口：HDMI/eDP、EBC、MIPI DSI、DP、LCDC TX，并支持HDMI IN输入（需配合底板）；
丰富的总线接口
2×RGMII支持双千兆网口
12×UART、2×CAN FD
PCIE2.1/USB3.2、2×USB3.2
2×FlexBus总线、16×PWM、5×SPI、9×I2C等，更多接口详见下方参数表
01
芯片框图
芯片框图：RK3576/R3576J通用。
02

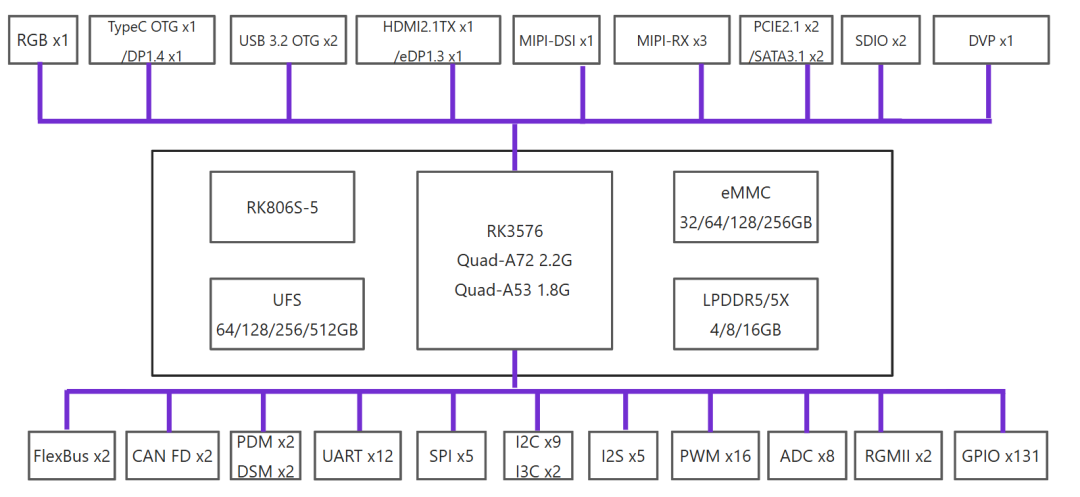

模块逻辑框图

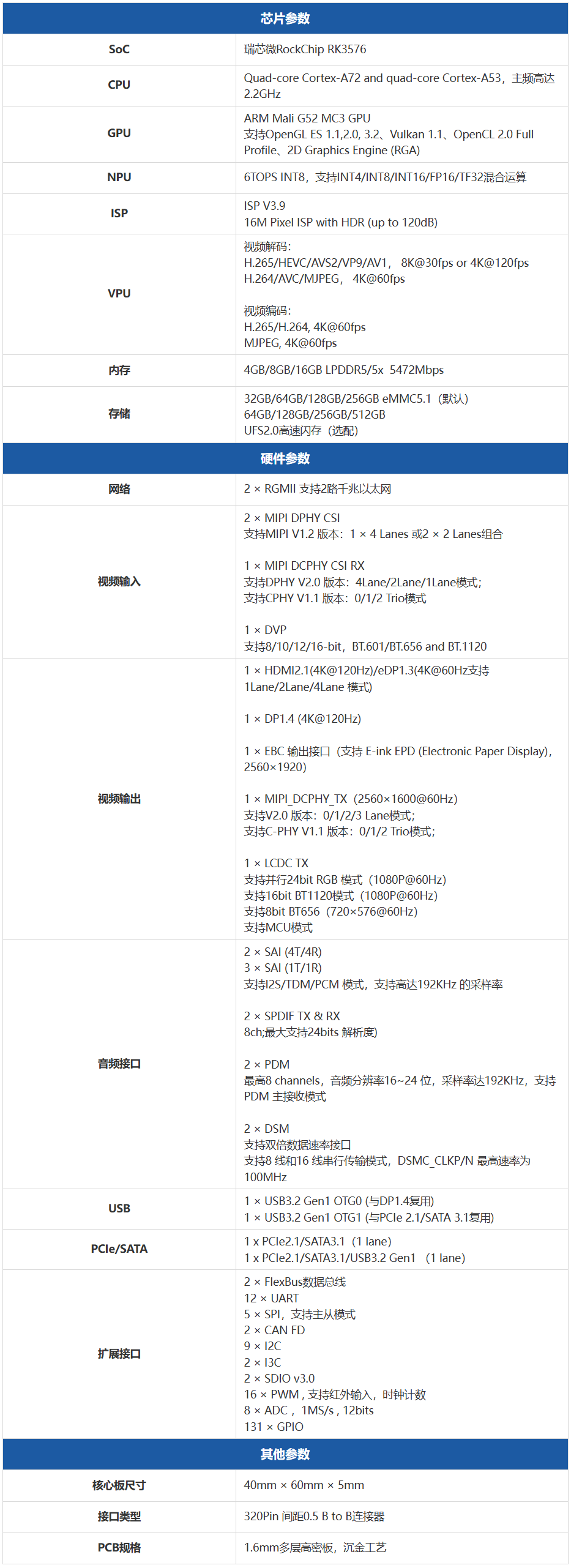

硬件参数规格
基本参数

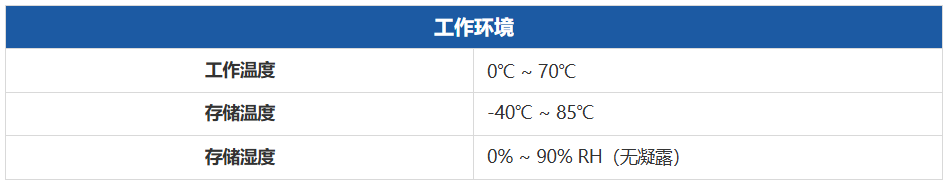

工作环境
IDO-SOM7608-V2主要为商规，工规请选择IDO-SOM7608-V1核心板
系统支持
温馨提示：部分系统仍在完善中；
PCB尺寸&电气参数
IDO-SOM7608-V2核心板尺寸
背面尺寸
电气参数
主电源输入
IO电源输入
电源输出
引脚定义

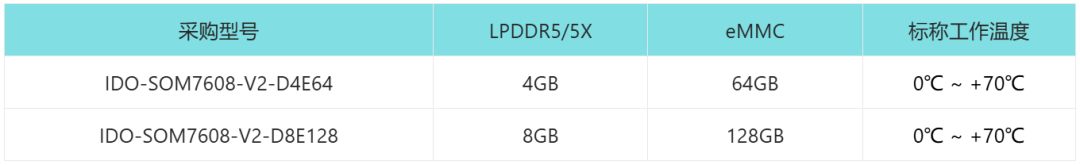

采购型号
非常规型号可联系商务定制
引脚定义示意图
联系触觉智能官方客服134-2385-6106，获取详细引脚定义说明与示意图。
J1连接器引脚定义图：
J2连接器引脚定义图：
J3连接器引脚定义图：
J4连接器引脚定义图：
