【RK3506系列】IDO-EVB3506-V1星闪开发板产品介绍/规格书/参数配置 原创
✦₊ 关注触觉智能 了解更多
概述
IDO-EVB3506-V1是一款基于瑞芯微RK3506芯片平台设计的全功能开发板。采用触觉智能RK3506邮票孔核心板（IDO-SOM3506系列）+底板架构设计，支持用户基于核心板自主开发底板，快速实现项目量产。
RK3506芯片平台采用ARM三核Cortex-A7+M0多核异构处理器，支持AMP技术。适用于工业网关、工业HMI、工业PLC、数据采集、数控终端等行业领域。产品介绍如下：
主要特性
基于RK3506B/RK3506J（3核[email protected]+M0核），100%全国产物料；
系统支持：Buildroot、Ubuntu、OpenHarmony操作系统；
视频输出：支持最高1280×1280px分辨率视频输出；
2种显示接口：MIPI DSI，RGB；
双网口：百兆以太网（100Mbps）支持EtherCat控制电机；
全功能接口配套：
支持星闪SLE、WiFi6、蓝牙BLE无线技术
最高支持2×RS232/RS485/CAN
TF内存卡拓展（eMMC版不可用）
FSPI（NAND版不可用），更多接口详见下方参数表：
01

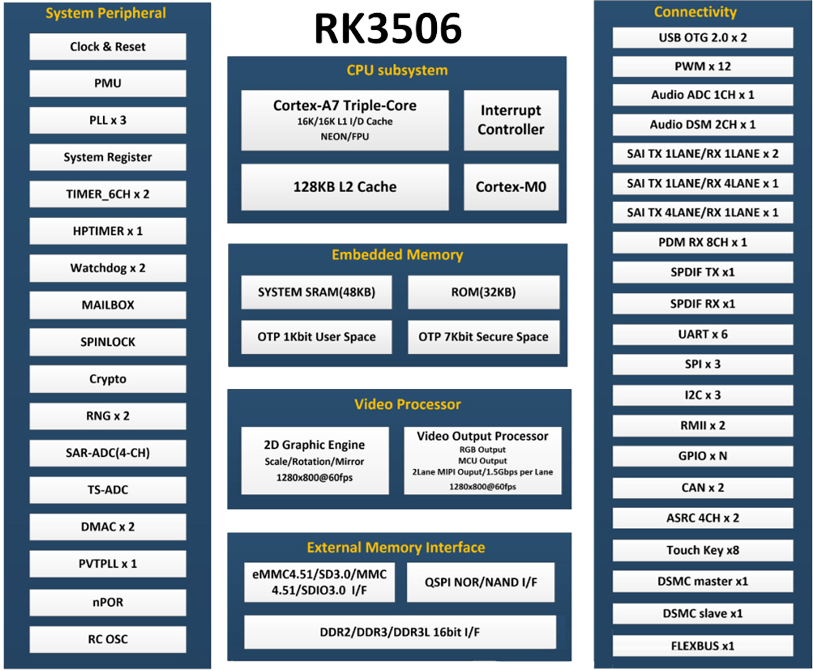

芯片框图
芯片框图：RK3506B/R3506J通用。
02

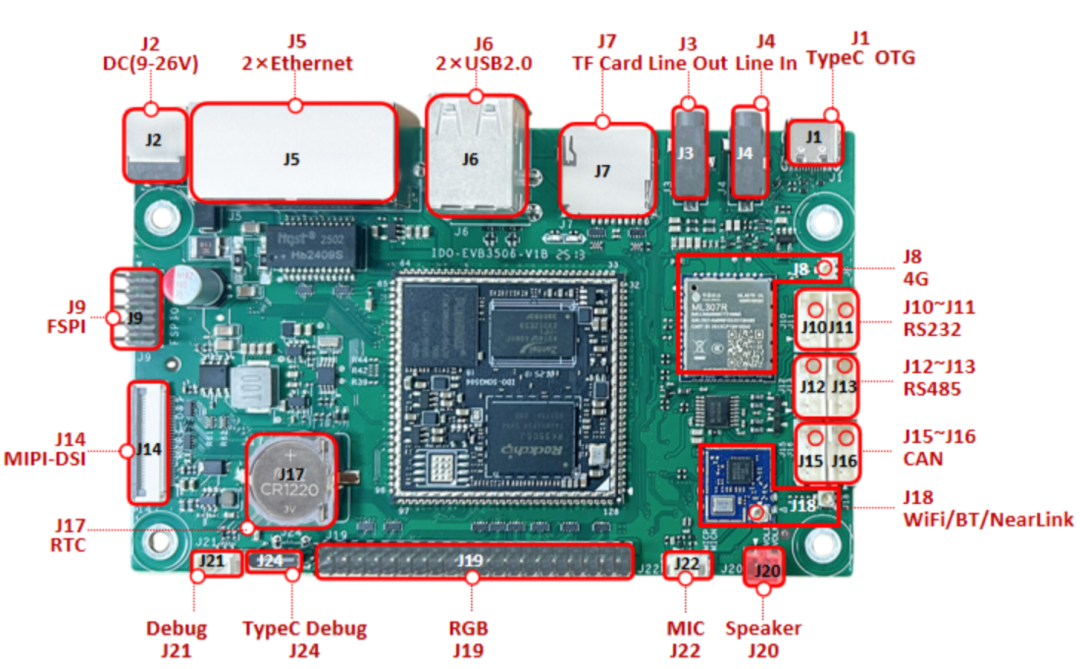

开发板接口定义
详细的各个接口定义与定义数据，请联系触觉智能客服134-2385-6106获取完整规格书。
硬件参数规格

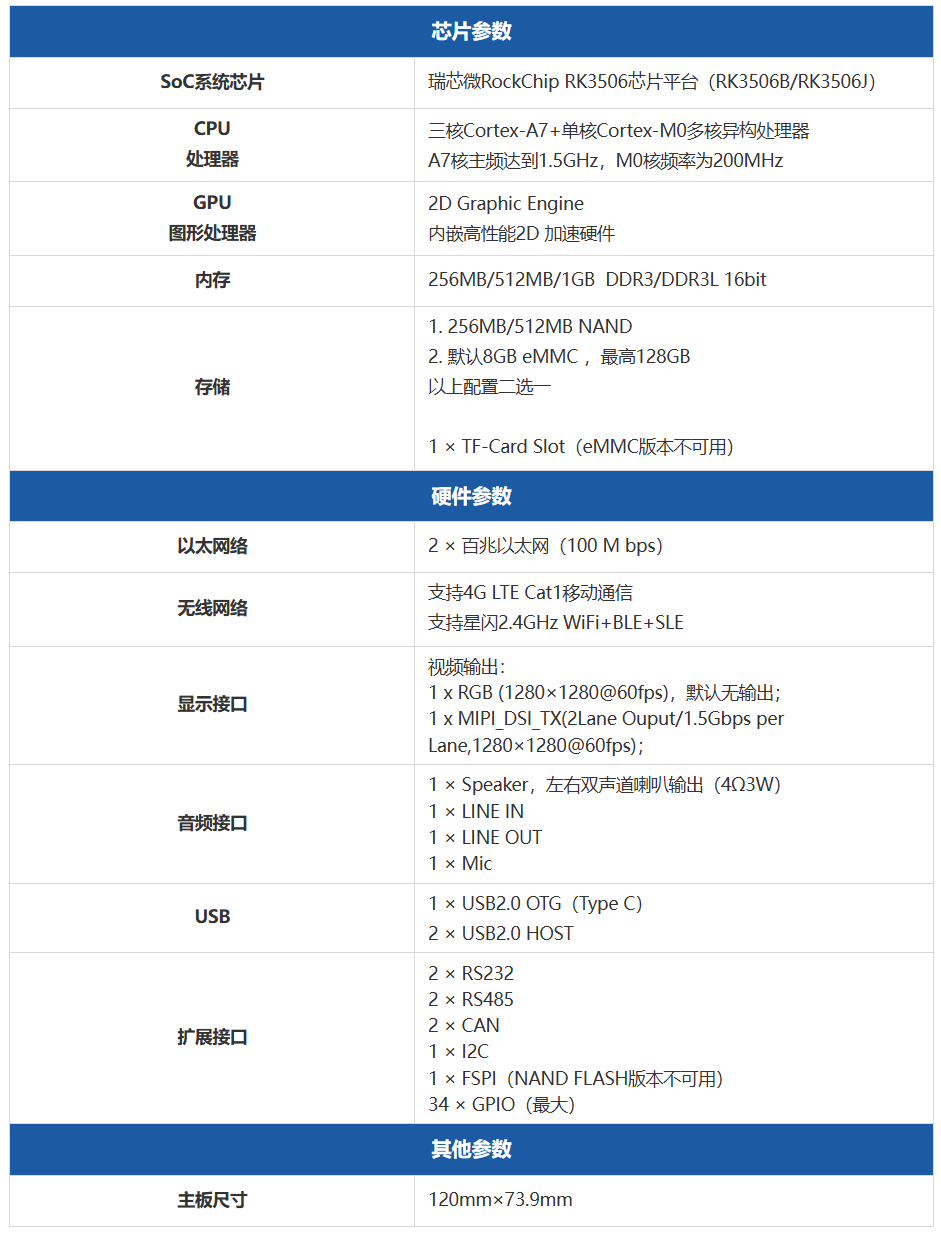

基本参数

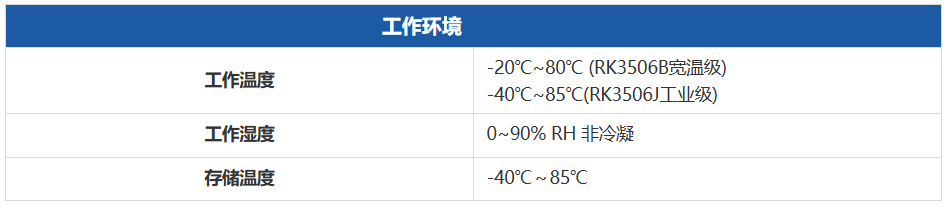

工作环境

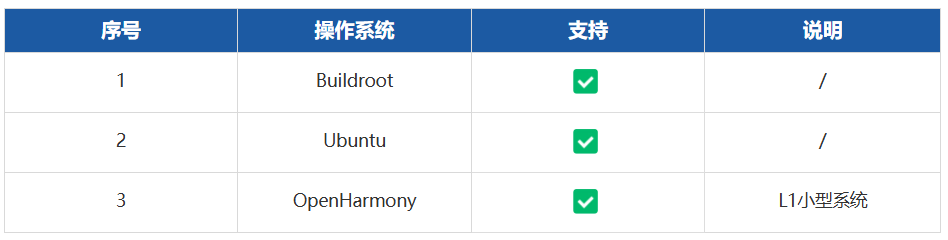

系统支持
支持开源鸿蒙、Linux多个发行版（Buildroot、Ubuntu）；
PCB尺寸&电气参数

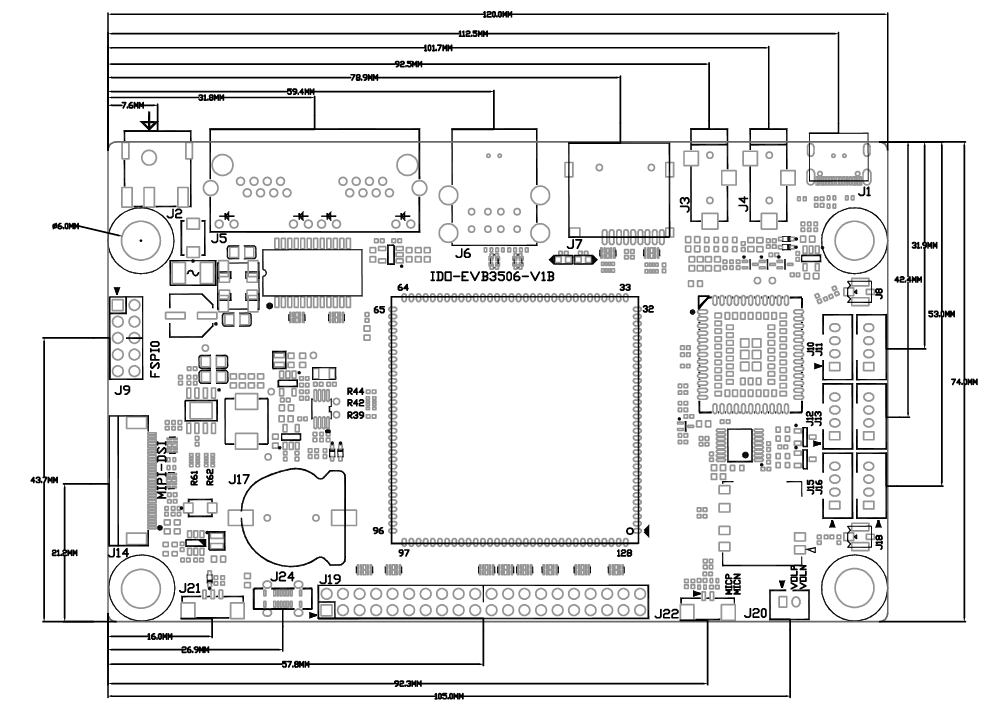

IDO-EVB3506-V1开发板尺寸

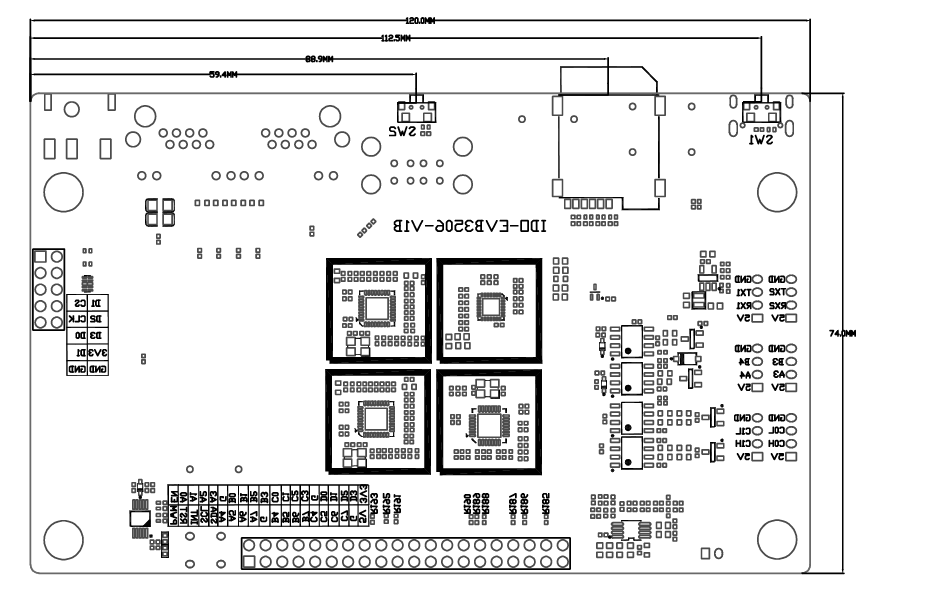

背面尺寸
电气参数

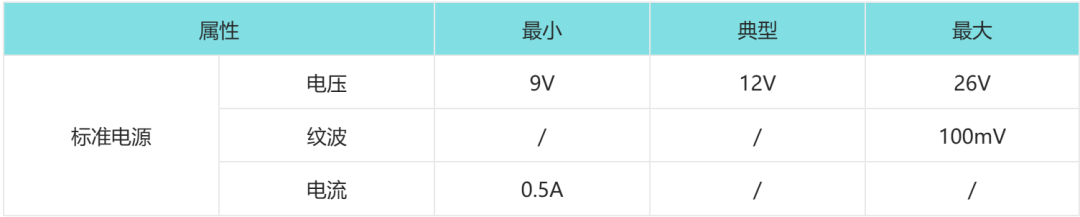

主电源输入

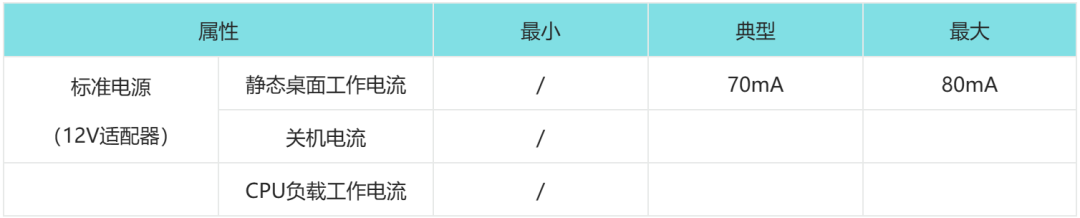

功耗说明
型号&注意事项
采购型号
非常规型号可联系商务定制
使用注意事项
1、从包装盒中取出主板后，请确认没有因运输过程造成的针脚损坏或其它短路再上电。
2、电子产品对静电非常敏感，拿主板前，请戴上静电手环或静电手套以将您身上的静电导走。
3、请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态，以避免瞬间的电源冲击造成敏感元件的损坏。
4、通过线材连接外设时，请确保各外设针脚定义和主板接口对应，避免因线序错误导致短路烧板。
5、螺丝固定主板时，注意避免板卡因变形导致PCB开路或元件脱落。
6、连接外设如USB/扩展座时，注意电流限制。
7、选择电源时注意电压和电流符合主板及外设功率要求。
8、设计整机产品时，应考虑主板散热和限高问题。
9、平时不使用主板的时候，请将主板放置在静电桌垫或静电袋内密
