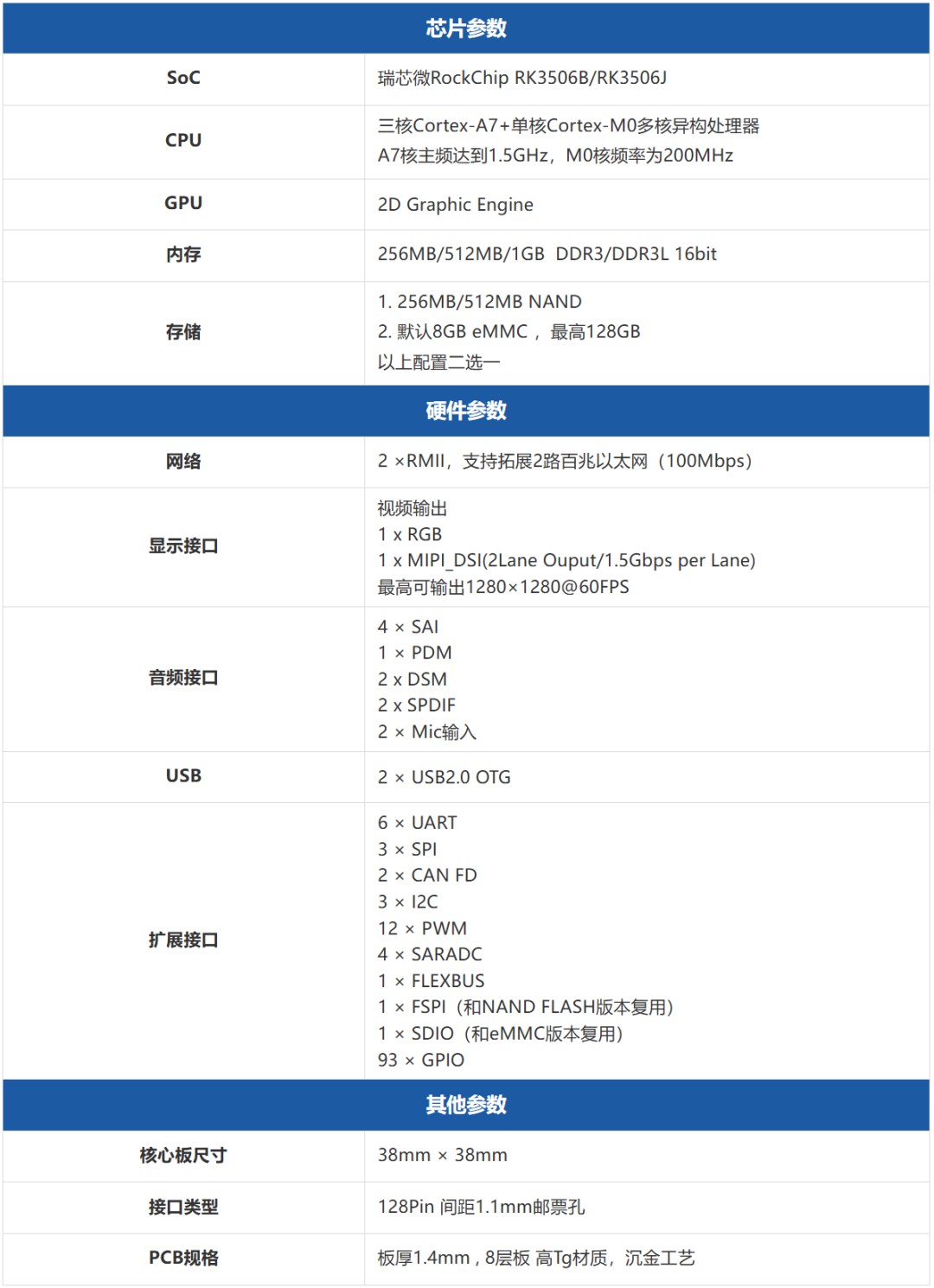

【RK3506系列】IDO-SOM3506-S1核心板产品介绍/规格书/参数配置 原创

IDO-SOM3506-S1是一款基于瑞芯微RK3506低成本工业芯设计的核心板（RK3506B宽温级/RK3506J工业级），在38×38mm的小体积上集成了RK3506 SoC, DDR3 , NAND/eMMC。

RK3506采用3核Cortex-A7及独立M0核多核异构；内置丰富的外设接口，如RMII、UART、CAN、SAI、PDM、SPDIF、音频DSM/ADC、USB2.0 OTG，为工业HMI、数据采集卡、工业PLC、数控终端、电机控制等行业应用提供了优异的性能。产品视频：

1. 基于RK3506B/RK3506J（3核A7+M0处理器多核异构），物料100%全国产，十年以上稳定供应；

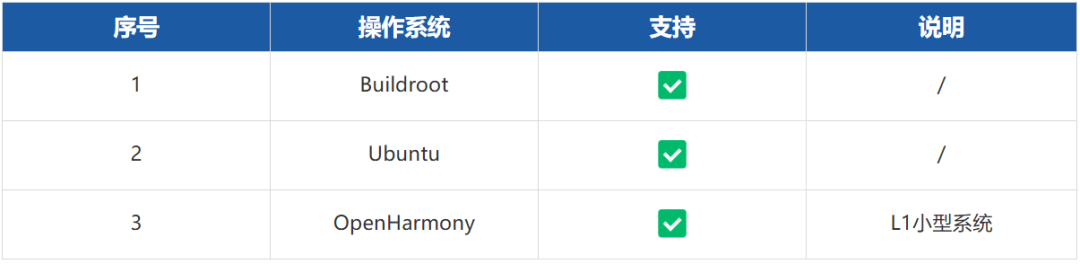

2. 系统支持：Buildroot、Ubuntu、开源鸿蒙OpenHarmony（L1小型）；

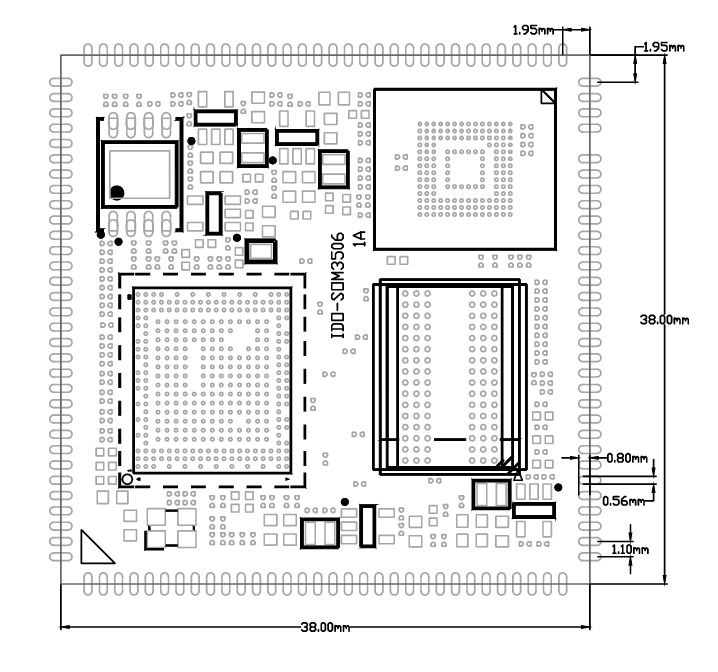

3. 尺寸&电压：38×38mm，5.0V电压；

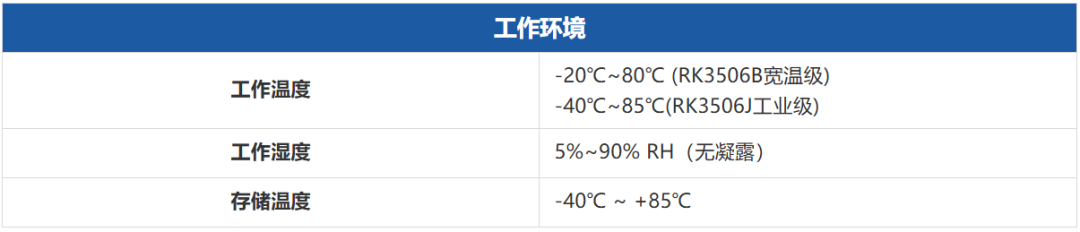

4. 工作环境温度：宽温-20℃~+80℃、工业级-40℃~+85℃；

5. 5种屏幕显示接口：HDMI、eDP、MIPI DSI、DP、RGB；

6. 可配套屏蔽框&屏蔽罩，高达8KV抗接触静电防护抗干扰等级；

7. 满载功耗低至0.65W，已通过CE-EMC、RoHS认证；

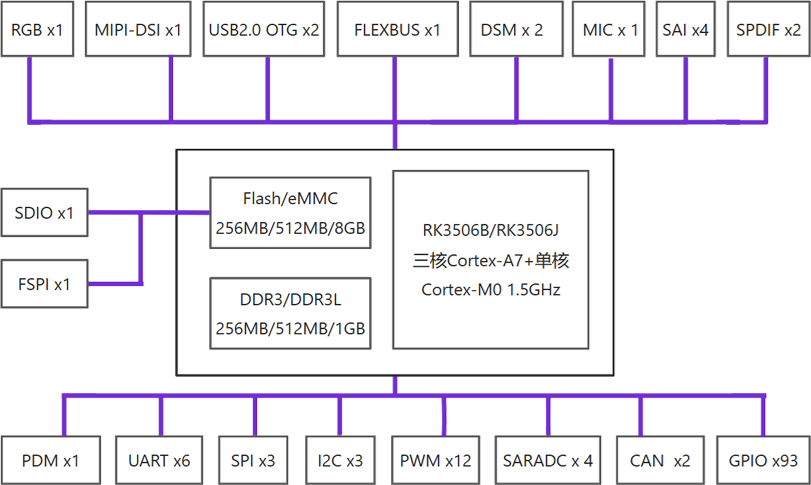

8. 丰富的总线接口

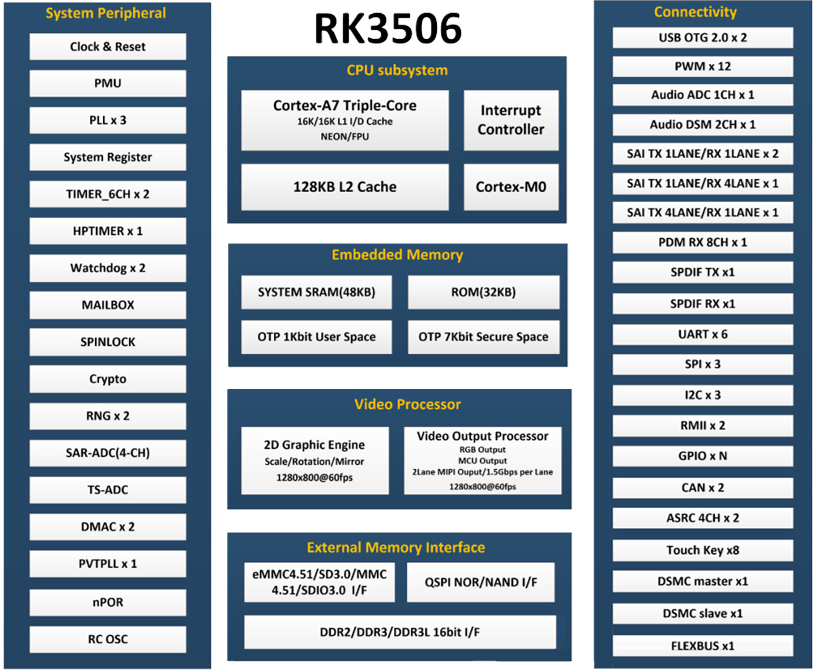

芯片框图：RK3506B/R3506J通用。

支持Buildroot+QT/LVGL；

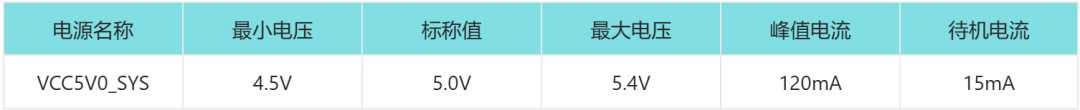

主电源输入

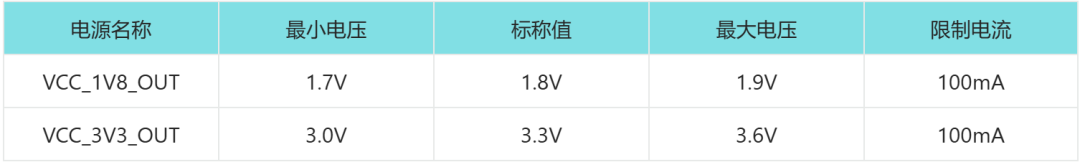

电源输出
