【RK3576系列】Purple Pi OH2开发板产品介绍/规格书/参数配置 原创 已修改
✦₊ 关注触觉智能 了解更多
概述
Purple Pi OH2是一款基于瑞芯微RK3576平台设计的开发板。采用触觉智能RK3576邮票孔核心板（IDO-SOM7609系列）+底板设计。RK3576采用ARM多核异构，集成了四核Cortex-A72和四核Cortex-A53加M0核处理器，并配备6Tops算力的NPU。适用于工控主机、云终端产品、边缘计算、大模型本地化、智慧商显、汽车电子等行业领域。产品视频：
主要特性
基于RK3576/RK3576J（4核A72+4核A53+M0处理器，6Tops算力NPU），物料100%全国产；
系统支持：Ubuntu、Debian、Buildroot、开源鸿蒙OpenHarmony、Android安卓等操作系统；
视频解码：支持8K@30FPS或4K@120FPS的视频解码；
视频编码：支持4K@60FPS视频编码；
3种屏幕显示接口：HDMI2.1、DP、MIPI DSI；
接口配套
2×千兆以太网口、WiFi/蓝牙
3×MIPI CSI多路摄像头采集
M.2固态硬盘（PCIe2.1）、TF内存卡拓展
4×USB、树莓派同款双排针等，更多接口详见下方参数表
01
芯片框图
芯片框图：RK3576/R3576J通用。
02

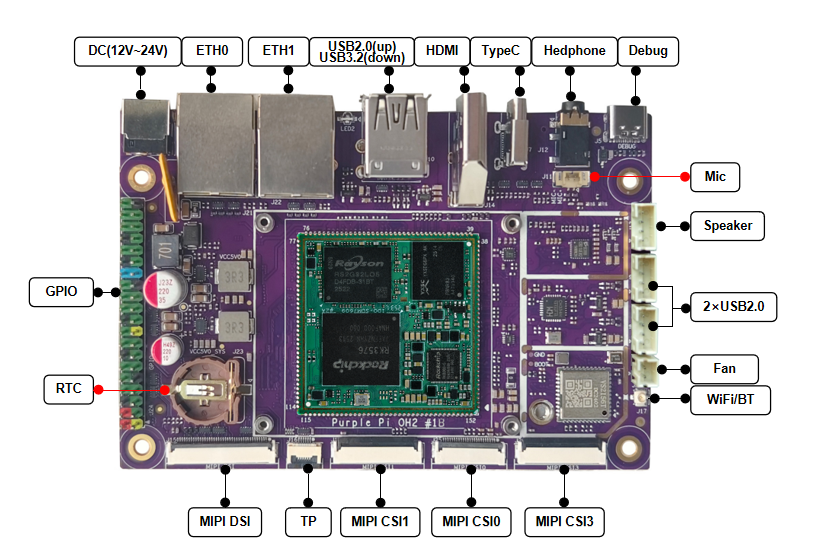

开发板接口定义
详细的各个接口定义与定义数据，请联系触觉智能客服134-2385-6106获取完整规格书。
硬件参数规格

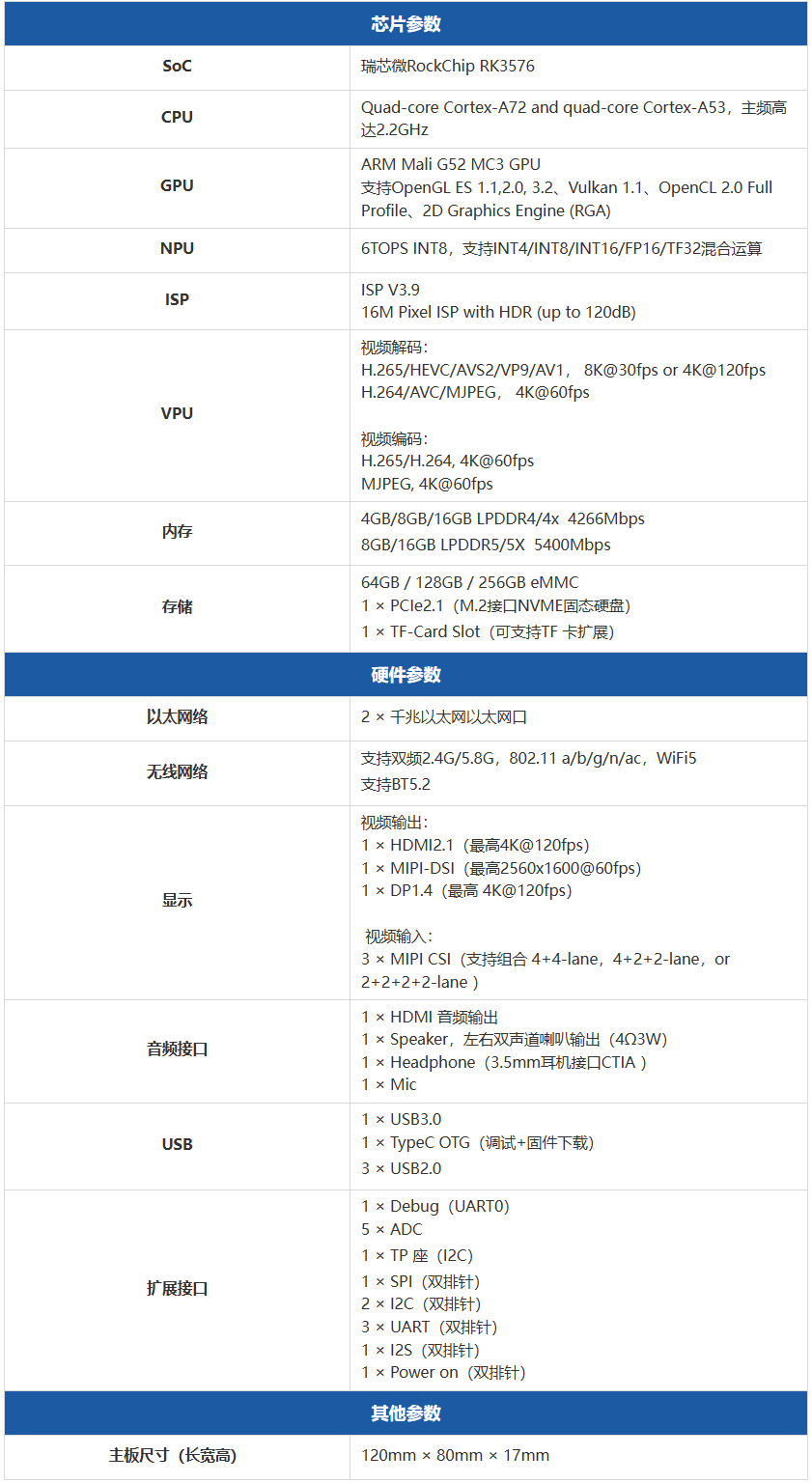

基本参数

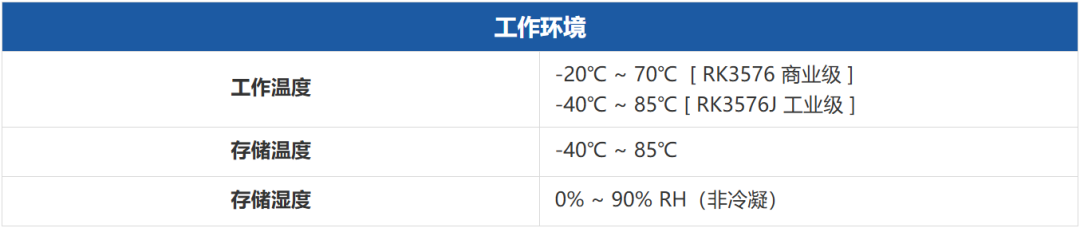

工作环境
系统支持
温馨提示：部分系统未发布，逐步更新中；
PCB尺寸&电气参数

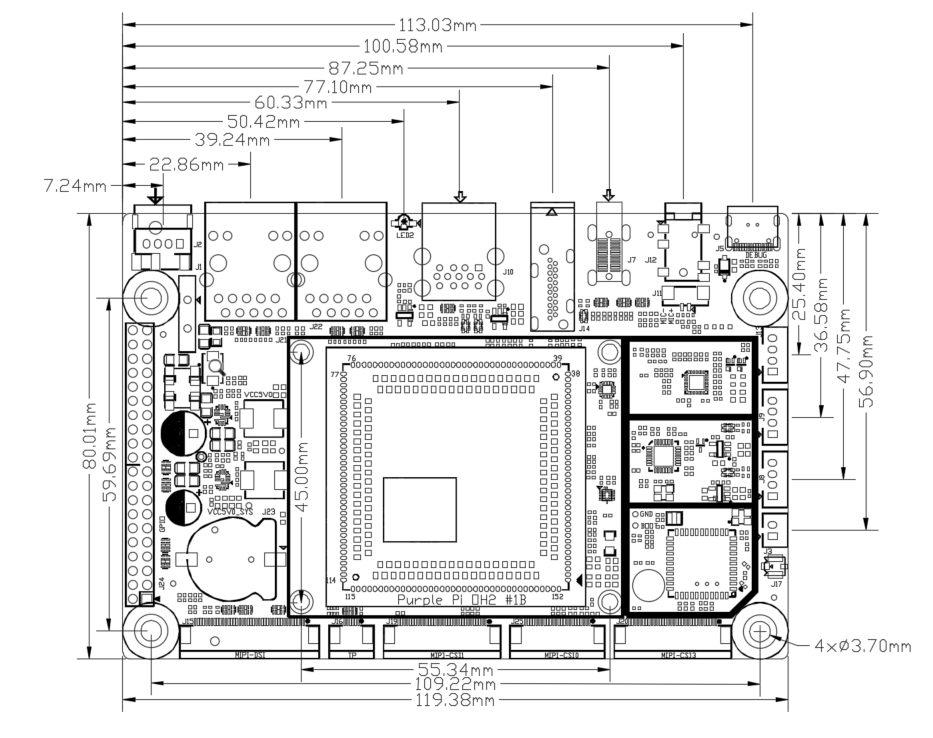

RK3576开发板（Purple Pi OH2）尺寸

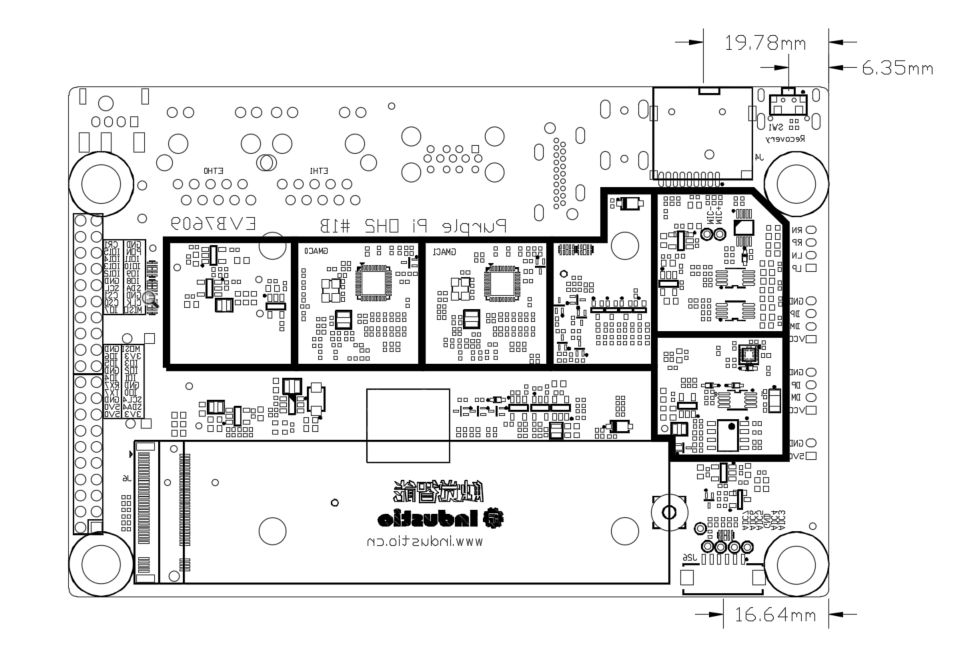

背面尺寸
电气参数

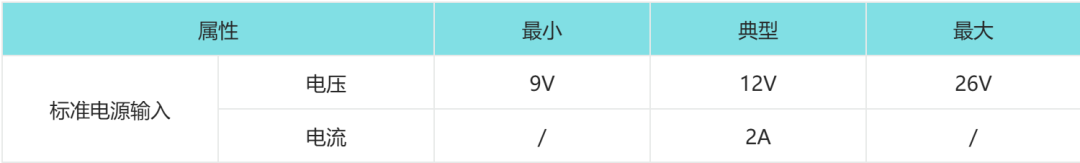

主电源输入

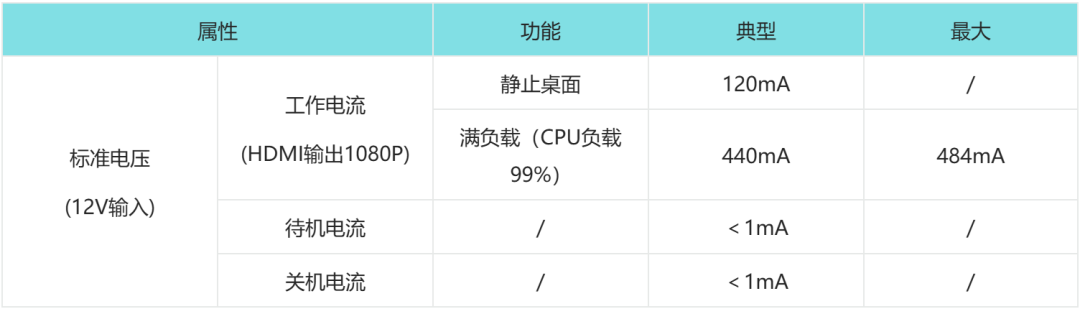

功耗说明
型号&注意事项

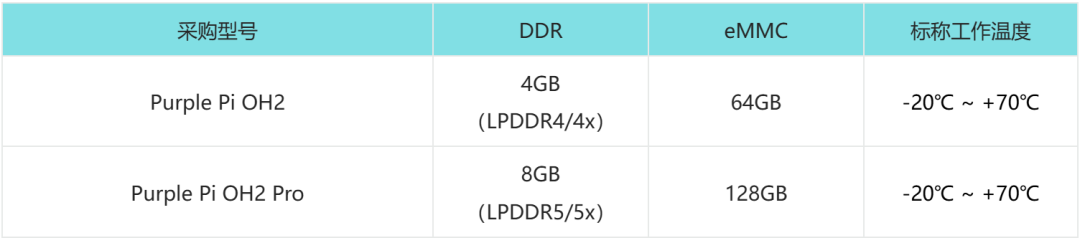

采购型号
非常规型号可联系商务定制
使用注意事项
1、从包装盒中取出主板后，请确认没有由于运输过程造成的针脚或其它短路再上电。
2、电子产品对静电非常敏感，拿主板前，请戴上静电手环或静电手套以将您身上的静电导走。
3、请在断电条件下插拔部件。在连接电源接头到主板前请先确认电源处于关闭状态，以避免瞬间的电源冲击造成敏感元件的损坏。
4、通过线材连接外设时，请确保各外设针脚定义和主板接口对应，避免因线序错误导致短路烧板。
5、螺丝固定主板时，注意避免板卡因变形导致PCB开路或元件脱落。
6、连接外设如USB/扩展座时，注意电流限制。
7、选择电源时注意电压和电流符合主板及外设功率要求。
8、设计整机产品时，应考虑主板散热和限高问题。
9、平时不使用主板的时候，请将主板放置在静电桌垫或静电袋内密
