如何让RK3506流畅刷图，用好RGA？

• RGA

RGA（Rockchip Graphics Accelerator，瑞芯微图形图像加速引擎）的 IM2D（Image 2D） 是 RK 系列芯片（如RK3506、RK3562、RK3576、RK3588等）中集成的 2D 图形加速模块，专注于高效处理图像缩放、格式转换、旋转、叠加等 2D 图形操作。

• RGA应用场景


• 测试Demo说明

Linux SDK默认已提供RGA相关测试demo，源码路径：

rk3506_linux6.1_rkr4_v1/external/linux-rga/samples/im2d_api_demo

• 补丁

默认的RGA demo不支持在RK3506上测试，需要打入补丁：

cd /external/linux-rga/samples/
git apply rga.patch

相关补丁资料获取请关注+留言电话，也可添加官方客服13423856106。

• 编译应用程序

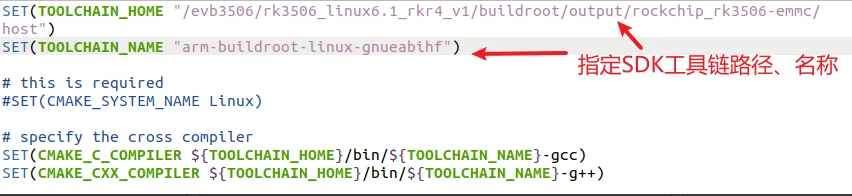

配置工具链路径、名称：

rk3506_linux6.1_rkr4_v1/external/linux-rga/toolchains/toolchain_linux.cmake

进入源码目录进行编译：

cd /external/linux-rga/samples/im2d_api_demo/
./cmake-linux.sh

编译生成的测试程序在目录：build/build_linux/rgaImDemo，将程序拷贝到开发板系统。

将如下路径的测试图像数据拷贝到开发板的/data目录下：

rk3506_linux6.1_rkr4_v1/external/linux-rga/samples/sample_file/

说明：in0w1280-h720-rgba8888.bin、in1w1280-h720-rgba8888.bin

为RGBA8888格式二进制的源图像文件，分辨率默认为1280x720。

• 测试说明

RGA 支持测试图像旋转、裁剪、填充、缩放等功能，下述仅演示部分常见图像处理功能，更详细的功能测试参考官方RGA文档，可联系触觉智能获取（客服134-2385-6106）。

• 测试图像旋转功能

核心API接口参数：

rgaImDemo --rotate=90
rgaImDemo --rotate=180
rgaImDemo --rotate=270

本次测试以旋转90°为例进行演示：

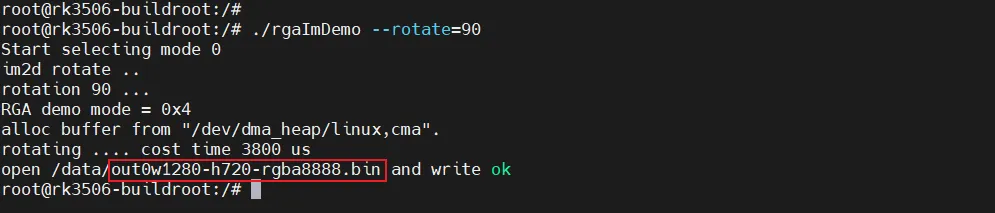

./rgaImDemo --rotate=90

使用ffmpeg工具将，RGB图像数据转.png图片格式查看旋转效果。

未处理前的图像：

旋转后的图像格式转换：

ffmpeg -f rawvideo -pixel_format rgba -video_size 720x1280 -i out0w1280-h720-rgba8888.bin output1.png

旋转效果后的图像：

• 测试图像缩放功能

核心API接口参数：

rgaImDemo --resize=uprgaImDemo --resize=down
参数说明：up ：图像分辨率放大至1920x1080down ：图像分辨率缩小至720x480

以将图像分辨率缩小至720x480分辨率为例进行演示：

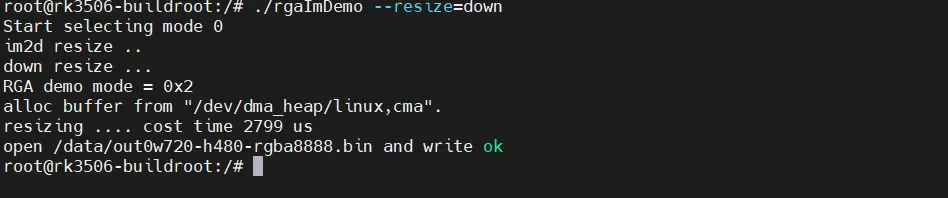

./rgaImDemo --resize=down

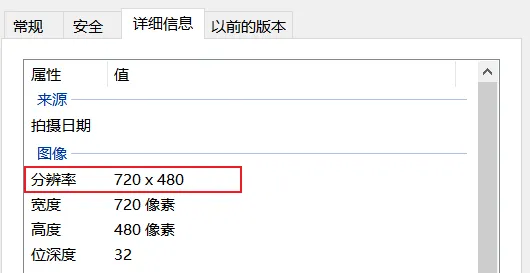

缩放效果：

• 测试图像颜色填充功能

核心API接口参数：

IM_STATUS imfill(rga_buffer_t dst,im_rect rect,int color,int sync = 1,int *release_fence_fd = NULL);

#接口核心参数说明

dst：输出图像缓存

rect：填充颜色的区域

color：填充颜色

对指定矩形区域进行颜色填充，默认支持填充红、绿、蓝颜色，默认填充在坐标LT(100,100)，RT(400,100)，LB(100,400)，RB(400,400)内的图像。

rgaImDemo --fill=blue
rgaImDemo --fill=green
rgaImDemo --fill=red

以填充蓝色为例进行演示：

•

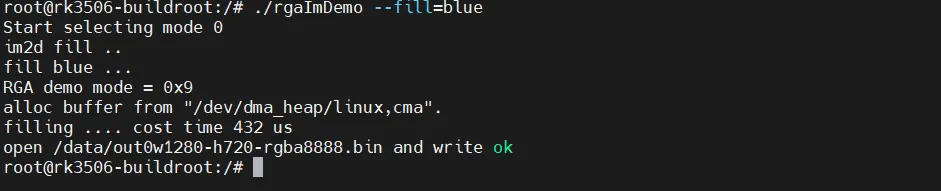

./rgaImDemo --fill=blue

填充效果：

更多资料请关注深圳触觉智能公众号，添加官方客服13423856106获取，另外RK3506提供近80个G的软硬件资料与Demo。
